Название или условие:
Расчет симметричного и несимметричного короткого замыкания

Описание:
Параметры турбогенератора: Sном = 125,0 МВ·А, xd = 2,15, xq = 2,15, x``d = 0,3, x2 = 0,26.
Параметры трансформаторов: SH1 = 125 МВ·А , Uk = 11%, SH2 = 2·40 МВ·А , Uk = 10,5%.
Параметры линии: Uн = 220 кВ, x1 = x2 = 0.4 Ом/км, x0 = 1.2 Ом/км , L = 100 км.
Параметры нагрузки: Pном = 90 МВт, cosφi = 0,85.
Вид короткого замыкания К(1.1) длительность 0,25 с.



Изображение предварительного просмотра:

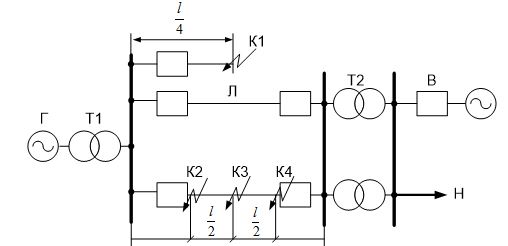

Расчет симметричного и несимметричного короткого замыкания
