Название или условие:

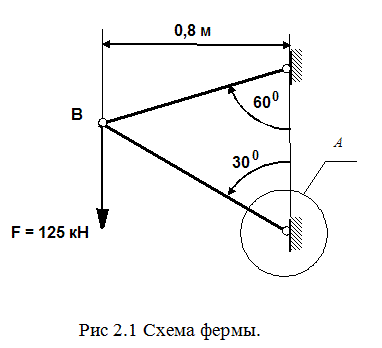

Плоская ферма (рисунок 2.1) состоит из двух стержней круглого сечения. Соединение стержней между собой и с основанием шарнирное. Материал всех деталей – сталь Ст3.
Определить из расчета на прочность:
- диаметры D1 и D2 сечений стержней фермы; размеры шарнирного соединения (диаметр d цилиндрического пальца и толщину t головки), предполагая все шарниры одинаковыми
F = 125 кН, L = 0,8 м, α = 60, β = 30° и γ = 0°

Описание:
Подробное решение в WORD - 7 страниц

Изображение предварительного просмотра:

Плоская ферма (рисунок 2.1) состоит из двух стержней круглого сечения. Соединение стержней между собой и с основанием шарнирное. Материал всех деталей – сталь Ст<sub>3</sub>. <br />Определить из расчета на прочность: <br />- диаметры D<sub>1</sub> и D<sub>2</sub> сечений стержней фермы; размеры шарнирного соединения (диаметр d цилиндрического пальца и толщину t головки), предполагая все шарниры одинаковыми <br /> F = 125 кН, L = 0,8 м, α = 60, β = 30° и γ = 0°
