Название или условие:
Переходные процессы в RLC-цепи постоянного и переменного тока
Определить ток через индуктивность и напряжение на емкости
Вариант 31

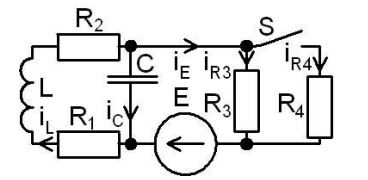

Дано: Схема 5D
E = 100 В
L = 1 мГн
C = 10 мкФ
R1 = 20 Ом, R2 = 8 Ом, R3 = 12 Ом, R4 = 2 Ом
ψ_E=10°•31=310°=-50°

Описание:
1. С источником ЭДС постоянного тока найти классическим и операторным методами токи и напряжения в индуктивности и конденсаторе.
2. С источником ЭДС переменного синусоидального тока найти классическим и операторным методами токи и напряжения в индуктивности и конденсаторе.

Подробное решение в WORD+файл MathCad

Поисковые тэги: Операторный метод, Классический метод
