Название или условие:
В электрической цепи с постоянной ЭДС происходит коммутация. В соответствии с вариантом рассчитать переходный процесс (тока или напряжения) двумя методами: классическим и операторным. Построить график полученного аналитического выражения от t = -τ до t = 5τ. Если рассчитанная величина изменяется менее чем на 50 %, то верхнюю временную границу необходимо увеличить.
Прокомментировать по графику выполнение законов коммутации.

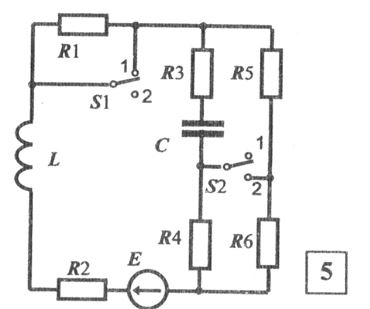

Схема 16

Описание:
Подробное решение в WORD+файл Mathcad

Поисковые тэги: Операторный метод, Классический метод
