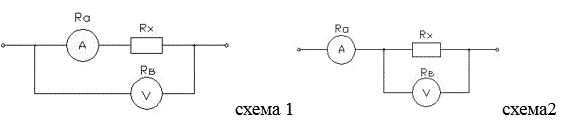

Название:Определить относительные погрешности измерения сопротивления Rx в цепи постоянного тока с помощью амперметра и вольтметра при подключении их двумя возможными способами. Сопротивление амперметра - Ra , вольтметра - Rв . Сделать вывод о целесообразности использования той или иной схемы. Исходные данные приведены в табл. 4.
Вариант 71
Дано: Ra=0,01 Ом; Rв=40 кОм; Rх=3 Ом

Описание:
Подробное решение в WORD

Изображение предварительного просмотра:

Определить относительные погрешности измерения сопротивления    Rx  в цепи постоянного тока с помощью амперметра и вольтметра при подключении их двумя возможными способами. Сопротивление амперметра - Ra , вольтметра - Rв . Сделать вывод о целесообразности использования той или иной схемы. Исходные данные приведены в табл. 4. <br />Вариант 71 <br /> Дано: Ra=0,01 Ом; Rв=40 кОм; Rх=3 Ом
