Название или условие:
Вариант 6
Задание 5.

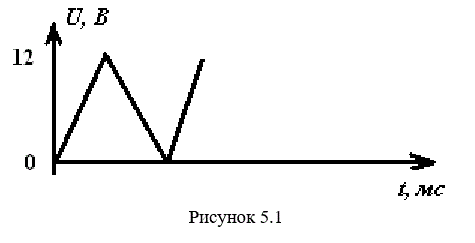

Шкала вольтметра с пиковым преобразователем проградуирована в среднеквадратических значениях гармонического напряжения. На вход вольтметра подается напряжение, изображенное на рис. 5.1. Определить показания вольтметра.

Описание:
Подробное решение в WORD

Изображение предварительного просмотра:

Вариант 6 	<br /> Задание 5.	<br />Шкала  вольтметра  с  пиковым  преобразователем  проградуирована  в среднеквадратических значениях гармонического напряжения. На вход вольтметра подается напряжение, изображенное на рис. 5.1. Определить показания вольтметра.
