Артикул: 1077798

Раздел:Технические дисциплины (57837 шт.) >
  Метрология (503 шт.)

Название или условие:
Курсовой проект на тему: "Нормирование точности, выбор параметров качества деталей при конструкторской подготовке производства изделия «Редуктор зубчатый цилиндрический двухступенчатый с последовательным расположением ступеней ЦД2-100»

Описание:
Содержание:
Реферат..........................................................................................................................5
1. Общая часть............................................................................................................6
1.1.Техническое описание конструкции, служебное назначение, условия работы и рабочий режим эксплуатации изделия «Редуктор зубчатый цилиндрический
двухступенчатый с последовательным расположением ступеней ЦД2-100».......6
1.2. Классификация по АСКТК...................................................................................9
1.3. Технические требования на деталь типа вал поз № 22......................................10
1.4 Типовые технические требования на деталь типа зубчатое колесо..................10
2. Расчетная часть......................................................................................................12
2.1. Служебное назначение детали типа вал..............................................................12
2.2. Техническая характеристика детали типа вал....................................................12
2.3 Описание детали типа вал и его конструктивные характеристики...................12
2.4. Требования к параметрам точности на деталь типа вал, назначение .............12
целесообразной посадки для соединения на основе анализа и обоснование
сделанного выбора
2.5. Служебное назначение детали типа зубчатое колесо........................................13
2.6. Техническая характеристика детали типа зубчатое колесо..............................13
2.7 Описание детали типа зубчатое колесо и его конструктивные
характеристики.............................................................................................................13
2.8. Технические требования на деталь типа зубчатое колесо и требования к
параметрам точности, назначение целесообразных посадок для соединения на основе анализа и обоснование сделанного выбора..................................................14
2.9. Расчет посадки по цилиндрической шейке вала при наличии шпонки...........14
2.10 Расчет шпоночного соединения.........................................................................20
2.11 Расчет и выбор посадки для колец подшипников качения..............................21
2.12 Анализ точности размерных цепей....................................................................22
2.13. Расчет резьбового соединения М42................................................................23
2.14 Расчет исполнительных размеров калибр – скобы.........................................23
2.15 Расчет калибр-пробки........................................................................................27
3.Конструкторская часть..........................................................................................28
3.1 Проектирование калибр-скобы, оснащённой твёрдым сплавом.......................28
3.2 Проектирование калибров-пробок.....................................................................31
Литература....................................................................................................................33

+ 5 файлов Компас (калибр-скоба 8113-0502 г6 ГОСТ 18365-93, редуктор, калибр-пробка 8141-0042 ГОСТ 14826-69, колесо зубчатое, вал)

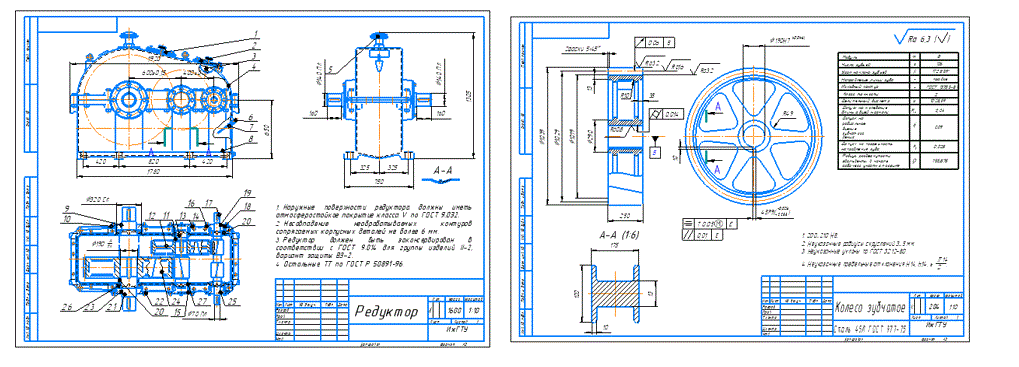

Изображение предварительного просмотра:
