Артикул: 1077650
Раздел:Технические дисциплины (57837 шт.) >Метрология (503 шт.)
Название или условие:
Курсовой проект на тему: "Анализ работы редуктора"
Описание:
Число зубьев большего колеса Z1 = 28
Число зубьев малого колеса Z2 = 18
Окружная скорость V = 10,3 м/с
Модуль m = 1,25 мм
Точность зубчатого колеса 7 – 6 – 7 - E ГОСТ 1643-81
Номинальный диаметр соединения d= 18 мм.
Ширина шпоночных пазов b=6 мм.
Допуск на радиальное биение зубчатого венца Fr = 36 мкм.
Отверстие Ø 20 H6(+0,013)
Вал Ø 20 js5(+0,0045-0,0045)
Подшипник № 304 , D= 52 мм, d= 20 мм, В= 15 мм, r = 2 мм , радиальная нагрузка R= 12,818 кН, вал вращается, вал сплошной, корпус массивный, нагрузка умеренная до 150%.
Замыкающее звено АΔ = 0..0,8 мм.
Содержание:
Введение…………………………………………………………........................... 3
1 Допуски цилиндрических зубчатых передач ………………………………… 4
1.1 Исходные данные ………………………………….………………………… 4
1.2 Расчет геометрических параметров зубчатой передачи ……....................... 4
1.3 Назначение степеней точности зубчатой передачи ……………………….. 4
1.4 Выбор вида сопряжения по боковому зазору ………………........................ 5
1.5 Назначение комплексов показателей для контроля зубчатого колеса……………………………………………………………………………… 5
2 Расчет и нормирование точности гладких цилиндрических соединений………………………………………………………………………... 8
2.1 Расчет и выбор посадок неподвижного соединения с дополнительным креплением………………………………………………………………………... 8
3 Расчет калибров ………………………………………………………………... 10
3.1 Расчет калибров пробок…………………………..…………...……………... 10
3.2 Расчет калибров скоб ………………………...…………….…....................... 11
4 Расчет и выбор посадок подшипников качения ……...………........................ 12
4.1 Расчет и выбор посадок подшипников качения на вал и корпус………… 12
4.2 Определение требований к посадочным поверхностям вала и
отверстия в корпусе………………………………………………………………. 13
5 Расчет допусков размеров входящих в размерную цепь………...................... 15
6 Список использованных источников………………………………………….. 18

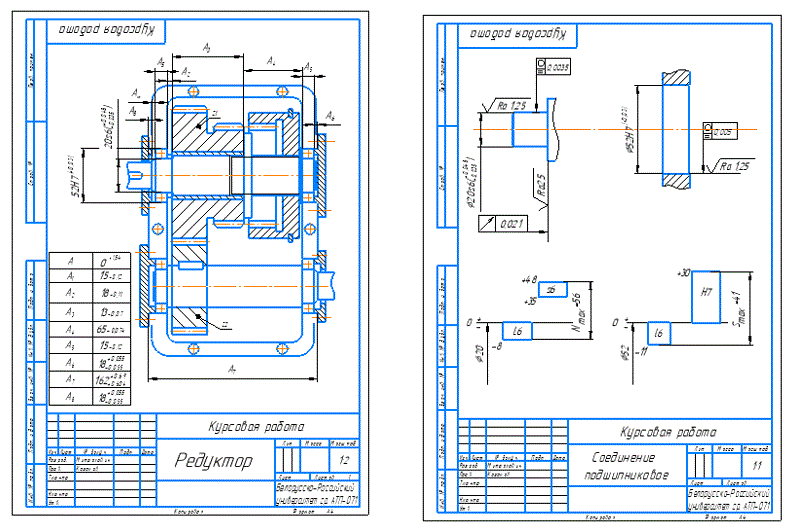

+ 6 файлов Компас (соединение шпоночное, соединение подшипниковое, редуктор, колесо зубчатое, калибр-пробка ∅20Н6, калибр-скоба ∅20js5)
Изображение предварительного просмотра:
