Название или условие:
Курсовой проект на тему: "Разработка технологического процесса изготовления детали "Сошка" рулевого управления автобуса ЛиаЗ"

Описание:
Для разработки проекта понадобится:
рабочий чертёж сошки рулевого управления,
чертёж заготовки,
программа выпуска – 10 000 изделий в год,
тип производства – серийный,
каталоги оборудования и оснастки,
ГОСТы на режущий инструмент,
технологический процесс на базовом предприятии,
материалы собранные на практике,
методические указания по расчёту припусков и режимов резания,
справочная литература.


Содержание:
Введение…………………………………………………..…………………………………….….5
1 Общие вопросы проекта……………………..……………………………………………...…7
1.1 Исходная информация для разработки курсового проекта…………….....…...7
1.2 Служебное назначение и техническая характеристика сошки рулевого управления …………….…7
1.3 Анализ технологического процесса на базовом предприятии…………....…..8
1.4 Организация работы на участке……………….……………………………..…....10
2 Разработка технологического процесса .......................................................................12
2.1 Анализ конструкции изделия на технологичность…………..………..……...…12
2.2 Анализ материала сошки..………………………………..…………………..…….12
2.3 Анализ технических требований стакана..……..……….………………….….…14
2.4 Обоснование метода получения заготовки………………….…………….…….14
2.5 Выбор и обоснование технологических баз…………………..…………….…...16
2.6 Разработка технологического маршрута обработки………………….….…….16
2.7 Разработка технологических операций ………………………….….…….……..21
2.8 Определение потребности в оборудовании ……………...……………………39
3 Разработка специальных средств технологического оснащения. ………………..….41
3.1 Исходная информация для расчета приспособления……….…………….….41
3.2 Описание конструкции и работы приспособления………………….…………41
3.3 Расчет приспособления………………………………………………….……..….42
Заключение…………………………………………………………………………………...….45
Список используемых источников………………………………...…………………….…...46

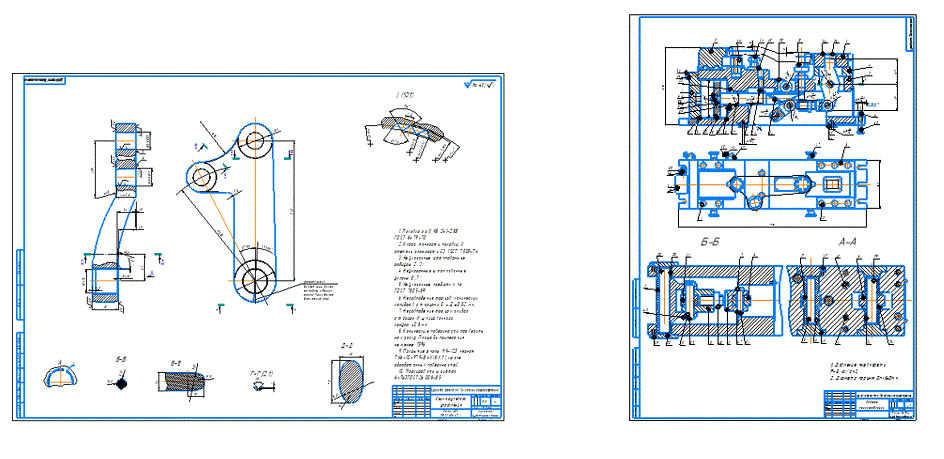

+ 18 файлов Компас (сошка рулевого управления, рабочее приспособление, технологические наладки, заготовка, эскизы, спецификация, операционные карты) + 7 файлов Word (припуски, маршрутные карты)
