Артикул: 1075072

Раздел:Технические дисциплины (57837 шт.) >
  Машиностроение и станкостроение (871 шт.)

Название:Курсовой проект на тему: "Разработка технологического процесса изготовления детали "Корпус" типа диск"

Описание:
СОДЕРЖАНИЕ:
ВВЕДЕНИЕ
1 ОБЩАЯ ЧАСТЬ
1.1 Анализ технологичности конструкции детали. Выполнение чертежа детали
1.2 Определение типа производства
2. ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ
2.1 Выбор метода получения заготовки
2.2 Разработка маршрутного технологического процесса
2.3 Определение припусков на механическую обработку
2.4 Определение размеров заготовки. Выполнение чертежа заготовки.
2.5 Анализ и выбор схем базирования заготовки
2.6 Обоснование и выбор технологического оборудования
2.7 Обоснование и выбор технологической оснастки
2.8 Расчет режимов резания
2.9 Нормирование технологического процесса
3 КОНСТРУКТОРСКАЯ ЧАСТЬ
3.1 Проектирование специального приспособления
3.1.1 Расчет усилия закрепления
3.1.2 Расчет параметров привода
3.1.3 Прочностной расчет элементов приспособления
3.1.4 Описание конструкции и принципа действия приспособления
3.1.5 Расчет приспособления на точность
3.2 Проектирование контрольного приспособления
3.2.1 Выбор схемы контроля
3.2.2 Описание работы приспособления
3.2.3 Расчет погрешности измерения
ВЫВОДЫ
ПЕРЕЧЕНЬ ССЫЛОК

Всего: 40 страница + 15 файлов Компас (карты эскизов, карты наладок, корпус (штамповка), корпус, спецификации, приспособление зажимное специальное, приспособление контрольное специальное) + файлов Autocad + 11 файлов Word (операционные, маршрутные карты)

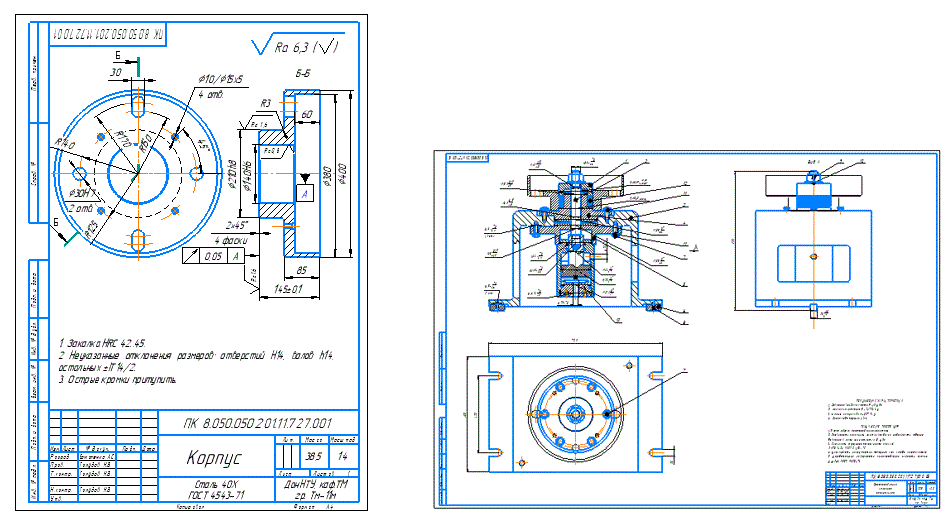

Изображение предварительного просмотра:

Курсовой проект на тему: "Разработка технологического процесса изготовления детали "Корпус" типа диск"
