Артикул: 1075059

Раздел:Технические дисциплины (57837 шт.) >
  Машиностроение и станкостроение (871 шт.)

Название или условие:
Курсовой проект на тему: "Разработка операционного технологического процесса механической обработки детали «Вал»"

Описание:
Оглавление:
Введение 4
1 Характеристика обрабатываемого материала 5
2 Анализ технологичности детали 8
3 Анализ требований к точности и шероховатости 11
4 Анализ технических требований 13
5 Метод получения заготовки 14
6 Расчет размеров заготовки 15
7 Анализ типового технологического процесса 17
8 Определение количества технологических переходов 19
9 Выбор базовых поверхностей 21
10 Операционный технологический процесс 22
11 Технологическое оборудование 34
12 Технологическая оснастка 39
13 Линейный размерный анализ 42
14 Диаметральный размерный анализ 45
15 Размерный анализ фасок 50
16 Нормирование режимов резания и времени обработки 56
Заключение 72
Библиографический список 73

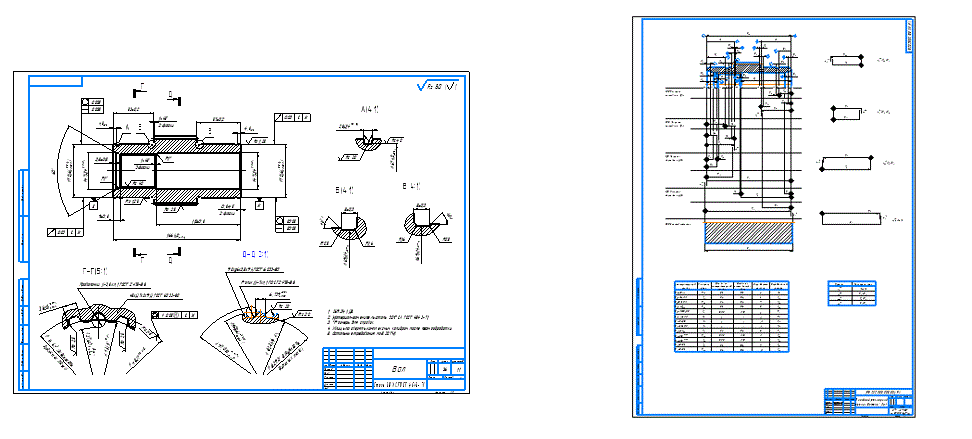

+ 10 файлов Компас (Чертеж детали «Вал», Диаметральный размерный анализ, Линейный размерный анализ, Иллюстрация операции 020, операционные, маршрутные карты, карты эскизов)



Изображение предварительного просмотра:
