Артикул: 1075048

Раздел:Технические дисциплины (57837 шт.) >
  Машиностроение и станкостроение (871 шт.)

Название или условие:
Курсовой проект на тему: "Разработка технологического процесса изготовления детали «колесо зубчатое»"

Описание:
Содержание:
1. Введение
2. Описание служебного назначения детали и узла, в который входит деталь. Обоснование используемого материала и его физико-механические свойства.
3. Анализ технологичности детали.
4. Разработка плана обработки.
4.1. Составление маршрута обработки;
4.2. Разработка технологических операций (операционные эскизы);
4.3. Выбор оборудования;
4.4. Выбор режущего инструмента;
4.5. Выбор измерительного инструмента;
4.6. Установление рациональной последовательности переходов;
5. Размерный анализ плана обработки
6. Построение эскиза совмещенных переходов
6.1.1. Для осевых размеров;
6.1.2. Для диаметральных размеров;
6.2. Построение графов для осевых и диаметральных размеров *;
6.3. Составление размерных цепей (диаметральные цепи составляются без учета радиальных биений);
6.4. Выбор метода расчета и назначение операционных припусков;
6.5. Расчет размерных цепей;
6.6. Расчет режимов резания (допускается выполнить расчет для типовых операций, для остальных назначить по нормативным документам);
6.7. Нормирование операций;
7. Проектирование приспособления для одной операции механической обработки, описание конструкции и работы спроектированного приспособления.
7.1. Расчет усилия зажима детали;
7.2. Расчет точности приспособления;
7.3. Расчет силового привода и деталей приспособления на прочность.
8. Список использованной литературы.

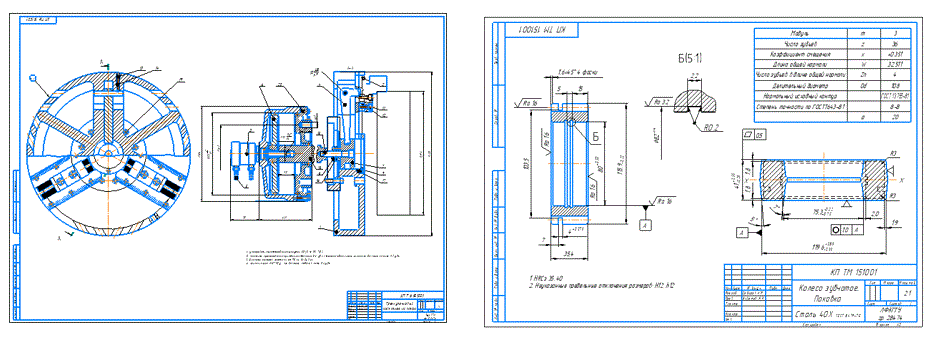

Всего: 31 страница + 23 файла Компас (маршрутные карты, операционные карты, карты эскизов, спецификация, эскиз совмещенных переходов, трехкулачковый пневматический патрон, колесо зубчатое, поковка)


Изображение предварительного просмотра:

Курсовой проект на тему: "Разработка технологического процесса изготовления детали «колесо зубчатое»"
