Артикул: 1075040

Раздел:Технические дисциплины (57837 шт.) >
  Машиностроение и станкостроение (871 шт.)

Название или условие:
Курсовой проект на тему: «Разработка технологического процесса механической обработки детали «Обойма»

Описание:
Годовая программа выпуска: 3000 штук;
Рассчитать припуск на обработку внутреннего диаметра d=230H7(^+0,046);

Содержание:
Задание………………………………………………………………………… 3
Введение………………………………………………………………………. 4
1. Подготовка к проектированию технологического процесса механической обработки детали………………………………………………………………... 5
1.1. Служебное назначение и конструкция детали…………………………. 5
1.2. Анализ технологичности детали……………………………………….. 5
1.3. Определение типа и организационной формы производства…………. 6
1.4. Выбор метода получения заготовки……………………………………. 7
2. Проектирование технологического процесса механической обработки
детали……………………………………………………………………………..10
2.1. Выбор варианта маршрутного технологического процесса………….. 11
2.2. Проектирование технологических операций механической обработки………………………………………………………………………...11
2.2.1. Выбор оборудования и технологической оснастки………………….11
2.2.2. Расчет и назначение операционных припусков на механическую
обработку………………………………………………………………………...14
2.2.3. Расчет и назначение режимов резания………………………………. 17
2.2.4. Техническое нормирование операций технологического
процесса………………………………………………………………………… 31
3. Проектирование контрольно-измерительного приспособления………. 35
4. Литература………………………………………………………………… 37

+ 11 файлов Компас (обойма, карты наладки, заготовка, КИП) + 2 файла Word (технологический процесс, расчет припусков)

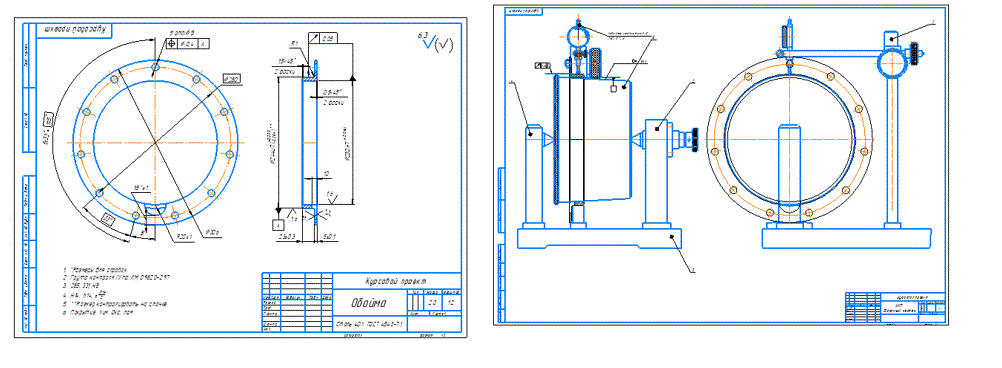

Изображение предварительного просмотра:
