Артикул: 1074568

Раздел:Технические дисциплины (57837 шт.) >
  Машиностроение и станкостроение (871 шт.)

Название:Курсовой проект на тему: «Проектирование технологического процесса восстановления блока-картера»

Описание:
СОДЕРЖАНИЕ:
Введение 3
1 Технологический процесс разборки блока-картера 4
2.1 Определение коэффициентов повторяемости и сочетаний дефектов блока-картера 5
2.2 Технологический процесс дефектации 8
2.3 Выбор рационального способа восстановления 9
2.4 Маршруты восстановления блока-картера 10
2.5 Расчет режимов основных технологических операций, выбор ремонтных материалов и оборудования 15
2.5.1 Расчет режимов нанесения покрытий 15
2.5.1.1 Наплавка чугуна в среде аргона 15
2.5.1.2 Расчет времени при наплавке 17
Основное время 18
2.5.2 Восстановление резьбы 18
2.5.3 Расчет режимов механической обработки 20
2.5.4 Выбор режимов резания при шлифовании 20
2.5.5 Техническое нормирование сверлильных работ 25
3 Технико-экономическая оценка эффективности восстановления блока-картера. 28
Библиографический список 31

+ 1 файл Word (операционные карты) + 5 файлов Компас (блок-картер, операционные, маршрутные карты)

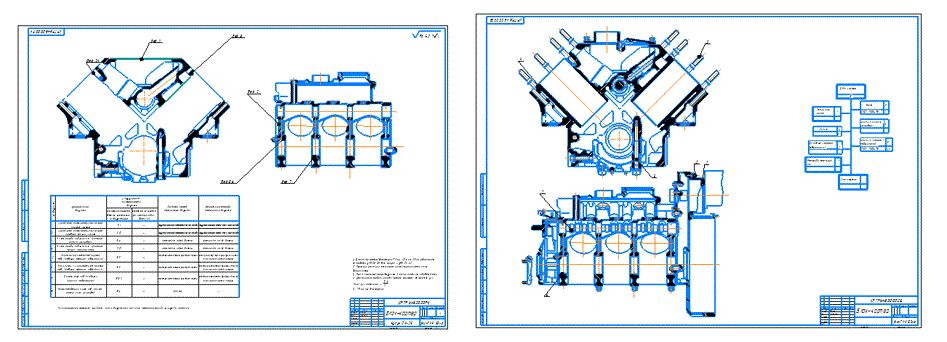

Изображение предварительного просмотра:

Курсовой проект на тему: «Проектирование технологического процесса восстановления блока-картера»
