Артикул: 1073901

Раздел:Технические дисциплины (57837 шт.) >
  Машиностроение и станкостроение (871 шт.)

Название:Курсовая работа на тему: "РАЗРАБОТКА КОНСТРУКЦИИ СПЕЦИАЛЬНОГО ФРЕЗЕРНОГО СТАНКА С41"

Описание:
Исходные данные:
1. Комплексная деталь . Программа - 100.000
2. РТМ:1 ОСТ 8, ГОСТ7035, ГОСТ7599, ГОСТ12.1.012, НТиЖ, типовые режимы и припуски,
КИМ=0,46
3. Справочные: флостер - 676П

Содержание:
Техническое задание…………………………………………………………………..3
Аннотация……………………………………………………………………………...4
Введение………………………………………………………………………………..5
1. Фрагментальный бизнес-план……………………………………………….....7
2. Патентно-лицензионный обзор………………………………………………..9
3. Патентное исследование……………………………………………………....13
4. Технологическая часть………………………………………………………...14
4.1. Системный анализ аналогов и выбор прототипа станка……………….14
4.2. Определение класса точности станка…………………………………...15
4.3. Расчет режимов резания………………………………………………….16
4.4. Выбор марки двигателя и расшифровка двигателя…………………….17
4.5. Выбор фрезы, её эскиз, размеры и материал……………………………19
4.6. Структурная схема ТП …………………………………………………...20
5. Конструкторская часть…………………………………………………….......22
5.1. Компоновка конструкторской проработки и описание станка………..22
5.2. Анализ и расчет параметров механизма главного движения…….……23
5.3. Кинематический расчет………………………………………………….24
5.4. Выбор подшипников…………………………………………..…………26
5.5. Формирование посадок и определение допусков……………………...28
5.6. Определение эксцентриситета…………………………………………..29
5.7. Расчет времени безотказной работы станка……………………………29
5.8. Техника безопасности……………………………………………………30
5.9 Описание сборочного чертежа фрезерной головки…………………….30
6. Исследовательская часть……………………………………………………...31
6.1. Исследования технического уровня……………………………………..31
6.2. Блок-схема динамического расчета …………………………………….34
6.3. Динамический расчет…………………………………………………….35
Заключение…………………………………………………………………………....36
Список используемой литературы………………………………………………......37

+ 7 файлов Компас (шпиндельный вал, спецификация, станок фрезерный широуниверсальный, схема кинематическая, деталь, АИР112МВ6)

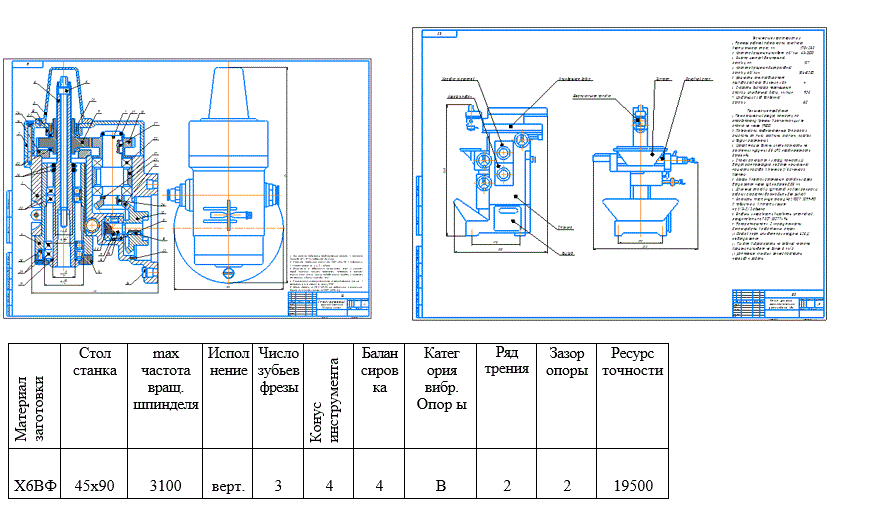

Изображение предварительного просмотра:

Курсовая работа на тему: "РАЗРАБОТКА КОНСТРУКЦИИ СПЕЦИАЛЬНОГО ФРЕЗЕРНОГО СТАНКА С41"
