Артикул: 1073900

Раздел:Технические дисциплины (57837 шт.) >
  Машиностроение и станкостроение (871 шт.)

Название или условие:
Курсовая работа на тему: "Токарный станок с подробной разработкой привода продольной и поперечной подачи"

Описание:
Техническая характеристика
dmax обрабатываемой заготовки – 105 мм
dmin обрабатываемой заготовки – 85 мм;
lmax – максимальная длина обработки – 1 000 мм.
Smin.поп = 58 мм/мин, Smax.поп = 303 мм/мин , ,
Smax.прод = 479 мм/мин, Smin.прод = 125 мм/мин,
Количество суппортов – 1.
Привод главного движения – бесступенчатый.
Привод подач – следящий.
Диапазон частот вращения шпинделя – 300-1600 об/мин.
Тип электродвигателя для главного движения – постоянный ток.
Тип электродвигателя для привода подачи – высокомоментный.
Особые условия:
Компоновка – горизонтальная.
Класс точности - повышенная.
Габаритные размеры станка, не более, мм:
Длина – 3600, ширина – 1300, высота – 1500, масса – 4000 кг.
Число позиций инструментальной головки – 6

Содержание
Введение………………………………………………………………………... 5
1. Техническое задание на проектирование специального станка……………. 6
2. Компоновка и конструкция станка для заданных условий обработки……... 7
3. Расчёт режимов резания……………………………………………………….. 8
4. Графоаналитический метод определения основных характеристик проектируемого станка. Построение двухквадрантного графика в логарифмических координатах: "скорость - сила" и "скорость - диаметр"... 29
5. Выбор типа и мощности электродвигателя привода главного движения 33
5.1. Описание конструкции и принципа работ, основные свойства двигателя… 33
5.2. Выбор мощности при перегрузке……………………………………………... 34
5.3. Выбор мощности по нагреву………………………………………………….. 34
6. Кинематический расчёт привода главного движения
6.1. Выбор варианта кинематической схемы коробки скоростей её обоснование…………………………………………………………………….. 36
6.2. Графоаналитический метод расчёта кинематики коробки скоростей. Выбор структурной формулы, построение структурной сетки и графика частот вращения………………………………………………………………... 37
6.3. Расчёт передаточных отношений и числа зубьев шестеренных передач, определение действительных значений чисел оборотов и степень их отклонения от стандартного ряда %.................................................................. 40
7. Динамический расчёт элементов привода главного движения
7.1. Расчёт КПД привода, мощности, частоты вращения, угловой скорости и вращающего момент на всех валах, учитывая виды опор, элементы передач и мощности привода…………………………………………………. 42
7.2. Расчёт зубчатых передач на прочность и износ. Выбор материала, модулей, габаритных размеров……………………………………………….. 43
7.3. Ориентировочный расчёт диаметров валов и проверка максимально нагруженного вала (шпинделя)……………………………………………….. 48
7.4. Выбор и расчёт опор валов главного привода……………………………….. 52
7.5. Расчёт других элементов передач (муфт, ремней, шпонок, шлицевых соединений)…………………………………………………………………….. 54
8. Шпиндельный узел: предъявляемые требования, конструкция, выбор опор, расчёт на жесткость, динамические характеристики…………………. 57
9. Система управления МРС, выбор и обоснование…………………………… 60
10. Система смазки станка………………………………………………………… 62
11. Контроль точности проектируемого станка…………………………………. 63
12. Основы эксплуатации оборудования…………………………………………. 65
13.Мероприятия, обеспечивающие безопасную работу………………………... 67
14. Относительные технико-экономические показатели………………………... 69
Заключение……………………………………………………………………... 70
Литература……………………………………………………………………… 71
Приложение

Всего: 76 страниц + 8 файлов Компас (спецификация, шпиндельный узел, развертка коробки скоростей, кинематическая схема, станок)

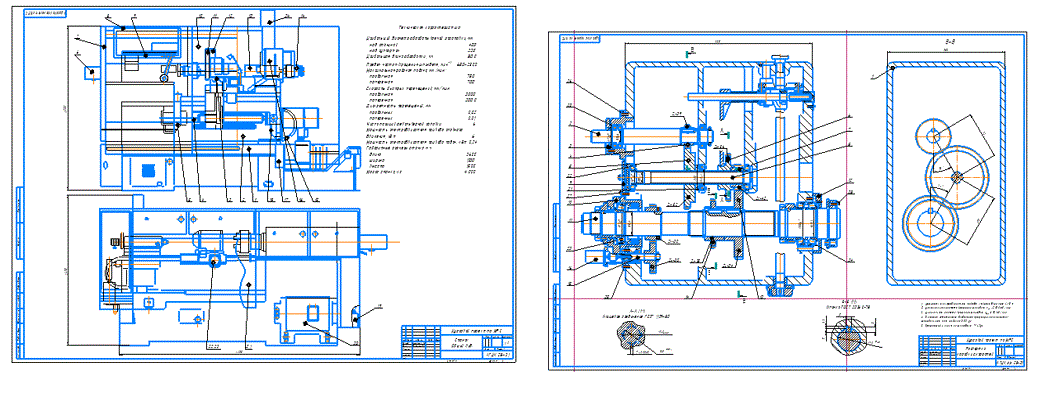

Изображение предварительного просмотра:

Курсовая работа на тему: "Токарный станок с подробной разработкой привода продольной и поперечной подачи"
