Название или условие:
Курсовой проект на тему: "Разработать модуль вращательного движения для привода главного движения фрезерного станка с ЧПУ с системой контроля скорости вращения"

Описание:
Содержание:
Введение
1. Обзор и анализ конструкций мехатронных устройств приводов главного движения фрезерных станков с ЧПУ
2. Выбор привода и расчёт кинематики
3. Расчёт шпиндельного узла
3.1. Выбор опор и компоновочной схемы
3.2. Расчёт точности опор качения
3.3. Расчёт жёсткости опор качения
3.4. Быстроходность опор качения
3.5. Радиальный внутренний зазор-натяг и преднатяг опор качения
3.6. Смазка опор качения
3.7. Расчёт радиальной жёсткости ШУ
3.8. Расчёт жёсткости переднего конца шпинделя от сил резания и сил со стороны привода
3.9. Расчёт осевой жёсткости шпиндельного узла
3.10. Расчёт собственных колебаний шпиндельного узла
3.11. Расчёт амплитуды колебаний
3.6. Материалы шпинделя
Список использованной литературы

Всего: 19 страниц + 1 файл Компас (шпиндельная бабка)

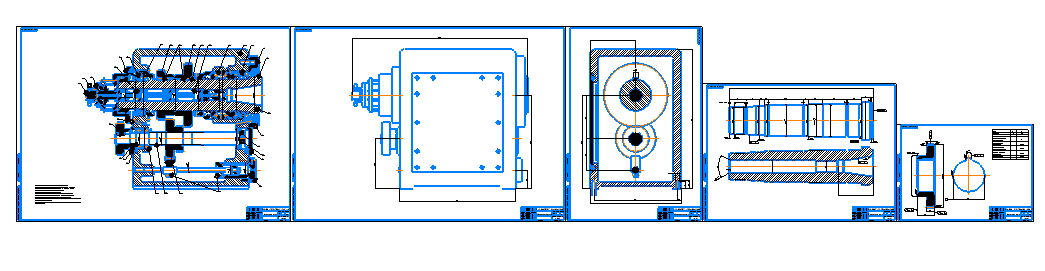

Изображение предварительного просмотра:
