Артикул: 1073894

Раздел:Технические дисциплины (57837 шт.) >
  Машиностроение и станкостроение (871 шт.)

Название или условие:
Курсовой проект на тему: "Разработка конструкции привода подач вертикально-сверлильного станка 2Б118"

Описание:
Класс точности - Н (по ГОСТ 8-82)
Наибольший условный диаметр сверления (в стали 45 по ГОСТ 1050-88) ─ 35мм
Вылет шпинделя от образующей колонны ─250 мм;
Расстояние от торца шпинделя до плиты
- наибольшее ─ 1060 мм;
- наименьшее ─ 690 мм
Количество ступеней скоростей шпинделя ─ 12
Пределы скоростей шпинделя от 45 до 2000 об/мин
Количество ступеней механических подач шпинделя ─ 9
Пределы подач шпинделя, от 0,15 до 3,3 мм/об
Наибольшая эффективная мощность на шпинделе ─ 2,2 кВт
Наибольшее усилие подачи ─ 2000 Н
Габаритные размеры станка
- длина ─ 2390 мм;
- ширина ─ 805 мм;
- высота ─ 1130 мм
Масса станка ─ 1020 кг.



Содержание:
Введение
1. Расчет режимов резания
2. Кинематический расчёт
3 Прочностной расчёт
3.1 Прочностной расчёт зубчатых колёс
3.2 Расчёт зубчатых колёс на усталостную прочность
3.3 Расчёт геометрических параметров зубчатых колёс
3.4 Определение степени точности зубчатых колёс
4 Проектный и проверочный расчёт валов
4.1 Ориентировочный расчёт валов
4.2 Прочностной расчёт валов
4.3 Расчёт вала на выносливость
5 Подбор подшипников
6 Расчёт шлицевого соединения
6.1 Расчёт шлицевого соединения на прочность
6.2 Расчёт шлицевого соединения на износ
6.3 Расчёт шлицевого соединения на безизносную работу
7 Расчёт шпоночного соединения
8 Индивидуальное задание
9 Система управления
10 Система смазк.
11 Мероприятия по технике безопасности и охране окружающей среды
Список используемых источников

Всего: 31 страница + 4 файла Компас (коробка скоростей, кинематическая схема, деталировка) + 1 файл (Word спецификация)

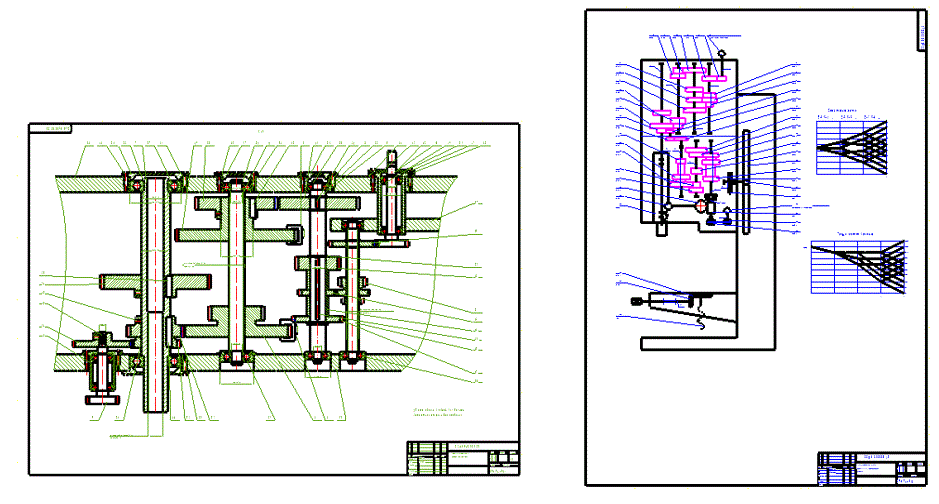

Изображение предварительного просмотра:

Курсовой проект на тему: "Разработка конструкции привода подач вертикально-сверлильного станка 2Б118"
