Артикул: 1073865

Раздел:Технические дисциплины (57837 шт.) >
  Машиностроение и станкостроение (871 шт.)

Название или условие:
Курсовой проект на тему: "Модернизация привода движения подач вертикально-сверлильного станка модели 2С132"

Описание:
Содержание:
Введение…………………………………………………………………………..………….…3
1 Назначение, технологические возможности станка 2С132………………………………..4
1.1 Технологические возможности станка……………………………………………………4
1.2 Техническая характеристика станка 2С132………………………………………………4
2 Анализ компоновки и кинематики разрабатываемого привода станка-прототипа, его структурная формула, график чисел подач, система управления…………………………...6
3 Кинематический расчет привода…………………………………………………………….9
3.1 Определение показателя геометрического ряда частоты вращения
шпинделя………………………………………………………………………………….9
3.2 Выбор электродвигателя привода главного движения…………………………..…….9
3.3 Определение оптимальной структурной формулы и ГЧВ……………………………..9
3.4 Определение числа зубьев зубчатых колес коробки подач…….……….…………….11
3.5 Определение погрешностей частот вращения…………………………………………11
4 Силовой расчет основных элементов……………………………………………………….14
4.1 Определение расчетных частот вращения валов привода...………………………..….14
4.2 Определение потребной величины мощности подачи исполнительного органа
станка……….………………………………………………………………………….......14
4.3 Определение величины мощности и крутящих моментов на валах привода...……….15
4.4 Расчет модулей зубчатых колес.…………………………………………………………16
4.5 Предварительный расчет валов на прочность..…………………………...…………….23
4.6 Расчет прочностных характеристик валов..………………………………… ………….24
4.6.1 Определение сил, действующих на валы…………………………………………..24
4.6.2 Расчет на прочность входного вала VIII коробки подач….……………................26
4.6.3 Расчет на прочность вала IX……………………………………………….……….29
4.6.4 Расчет на прочность вала X………………………………………….………….…..33
4.6.5 Расчет на прочность вала XI……………………………………………….……......37
4.6.5 Расчет на прочность вала XII…..………………………………………….…….......41
4.7 Расчет шпоночных соединений…………………………………………………………..45
4.8 Расчёт подшипников качения…………………………………………………………….47
5 Выбор, описание и расчет механизмов системы управления………………………………48
6 Система смазки станка …………………………………………………………….………….49
7 Описание конструкции модернизированной коробки подач ………………………………51
8 Принципиальная электрическая схема и ее описание ……………………………………...52
Заключение………………………………………………………………………………………54
Библиографический список……………………………………55

+ 5 файлов Компас (спецификация, коробка подач модернизированная,станок вертикально-сверлильный)

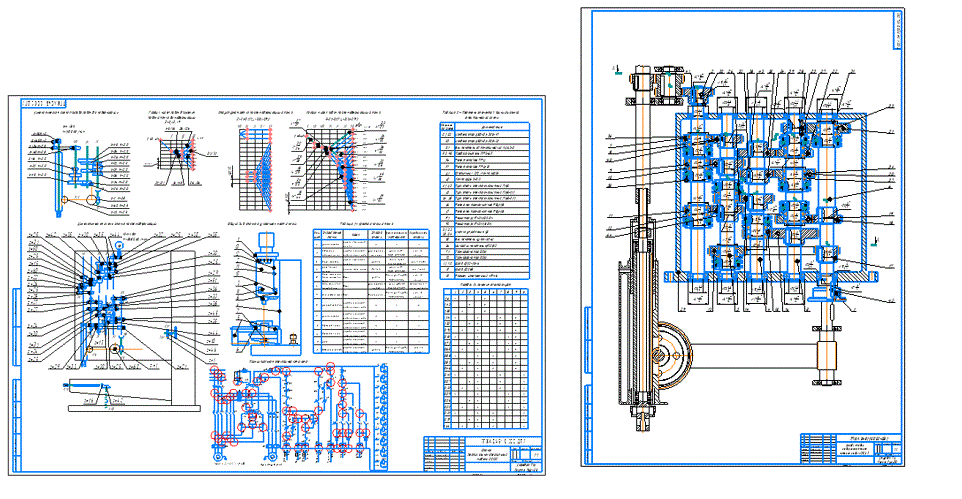

Изображение предварительного просмотра:

Курсовой проект на тему: "Модернизация привода движения подач вертикально-сверлильного станка модели 2С132"
