Курсовой проект на тему: "Расчет и конструирование привода главного движения металлорежущего станка модели 1Н713"

Описание:
Класс точности Н
Диаметр детали над станиной 400 мм
Диаметр детали над суппортом 250 мм
Диаметр обрабатываемой детали 500 мм
Пределы частот вращения шпинделя 50..1000 об/мин
Мощность главного привода 17 кВт

Габариты станка мм
- длина 2435
- ширина 1250
- высота 1985
Вес станка кг 4700

Оглавление:
1. ВВЕДЕНИЕ.
2. ОБОСНОВАНИЕ ТЕХНИЧЕСКОГО ЗАДАНИЯ.
2.1. ОПРЕДЕЛЕНИЕ ДИАПАЗОНА РЕГУЛИРОВАНИЯ
3. КИНЕМАТИЧЕСКИЙ РАСЧЁТ.
3.1. ВЫБОР ОПТИМАЛЬНОГО КИНЕМАТИЧЕСКОГО ВАРИАНТА СТРУКТУРЫ
3.2. ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ
3.3. РАЗРАБОТКА КИНЕМАТИЧЕСКОЙ СХЕМЫ
3.4. ОПРЕДЕЛЕНИЕ КИНЕМАТИЧЕСКИХ ПАРАМЕТРОВ ПРИНЦИПИАЛЬНОЙ СХЕМЫ
4. ПРОЕКТНЫЙ РАСЧЁТ ОСНОВНЫХ ДЕТАЛЕЙ ПРИВОДА.
4.1. ОПРЕДЕЛЕНИЕ ДИАМЕТРОВ ВАЛОВ И ШПИНДЕЛЯ
4.2. ОПРЕДЕЛЕНИЕ ГЕОМЕТРИЧЕСКИХ ХАРАКТЕРИСТИК ЗУБЧАТЫХ КОЛЁС
5. РАСЧЁТ КЛИНОРЕМЕННОЙ ПЕРЕДАЧИ
6. РАСЧЁТ ВАЛОВ И ШПИНДЕЛЯ.
6.1. РАСЧЁТ ШПИНДЕЛЯ НА ИЗГИБНУЮ ЖЕСТКОСТЬ.
7. РАСЧЁТ ПОДШИПНИКОВ ШПИНДЕЛЯ
8. РАСЧЁТ ВИБРОУСТОЙЧИВОСТИ ШПИНДЕЛЯ
9. ПРОВЕРОЧНЫЕ И УТОЧНЁННЫЕ РАСЧЁТЫ ЭЛЕМЕНТОВ ПРИВОДА.
9.1. ОПРЕДЕЛЕНИЕ СЛАБОГО ЭЛЕМЕНТА КОНСТРУКЦИИ И ЕГО РАСЧЁТ
9.1.1. Расчёт шпоночного соединения
9.1.2. Расчёт шлицевого соединения
10. ПРОЕКТИРОВАНИЕ КОНСТРУКЦИИ СОГЛАСНО ДОПОЛНИТЕЛЬНЫМ УСЛОВИЯМ.
ЛИТЕРАТУРА.

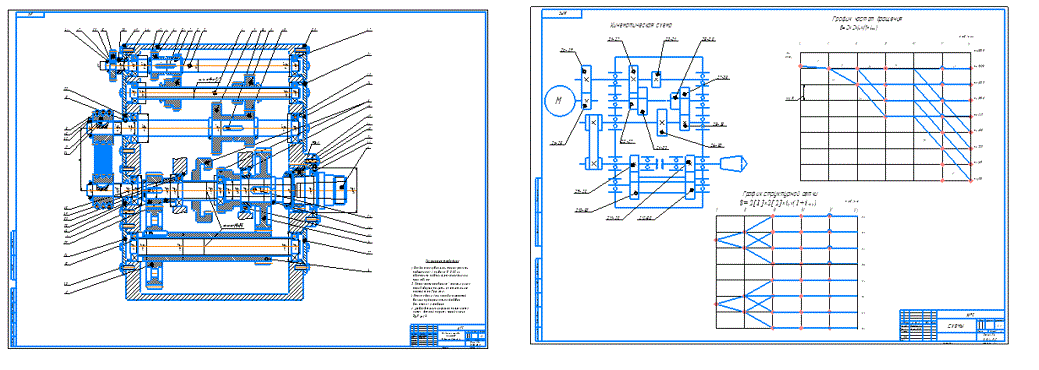

Всего: 20 страниц + 4 файла Компас (свертка коробки скоростей, развертка коробки скоростей, схемы МРС, спецификация)
