Артикул: 1073725

Раздел:Технические дисциплины (57837 шт.) >
  Машиностроение и станкостроение (871 шт.)

Название:Курсовой проект на тему: «Расчет коробки подач токарно-револьверного станка»

Описание:
Спроектировать коробку подач токарно-револьверного станка, имея такие исходные данные:
Основной размер: d = 25 мм;
Предельные значения подач : S = 0,05 - 2,0 мм/об;
Знаменатель геометрической прогрессии: φ=1,41;
Вес подвижных частей 500 кг.

СОДЕРЖАНИЕ:
Введение
1 Общая характеристика станка и его назначение
2 Обоснование выбора предельных режимов резания
3 Определение диапазона регулирования подач
4 Выбор структурной формулы коробки подач
5 Выбор чисел зубьев зубчатых колес коробки подач
6 Расчет эффективной мощности коробки подач
7 Расчет модулей зубчатых колес
8 Определение параметров зубчатых колес
9 Определение параметров валов
9.1 Выбор материала для валов
9.2 Уточненный расчёт валов
9.3 Расчет вала на усталость
10 Выбор элементов передающих крутящий момент
11 Выбор подшипников
12 Определение системы смазки, которая обеспечивает заданную точность обработки
13 Расчет динамических характеристик проектируемой коробки подач
13.1 Расчет критической скорости скольжения по характеристикам трения
13.2 Расчет критической скорости скольжения по жесткости привода
Заключение
Список использованных источников

Всего: 36 страниц + 6 файлов Компас (спецификации, сверка коробки подач, токарно-револьверный станок, кинематическая схема, структурная сетка, график подач токарно-револьверного станка, развертка коробки подач)

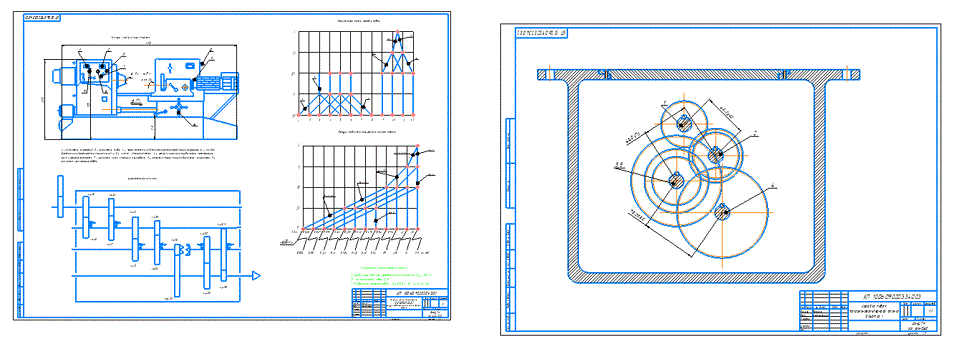

Изображение предварительного просмотра:

Курсовой проект на тему: «Расчет коробки подач токарно-револьверного станка»

Процесс покупки очень прост и состоит всего из пары действий:
1. После нажатия кнопки «Купить» вы перейдете на сайт платежной системы, где можете выбрать наиболее удобный для вас способ оплаты (банковские карты, электронные деньги, с баланса мобильного телефона, через банкоматы, терминалы, в салонах сотовой связи и множество других способов)
2. После успешной оплаты нажмите ссылку «Вернуться в магазин» и вы снова окажетесь на странице описания задачи, где вместо зеленой кнопки «Купить» будет синяя кнопка «Скачать»
3. Если вы оплатили, но по каким-то причинам не смогли скачать заказ (например, случайно закрылось окно), то просто сообщите нам на почту или в чате артикул задачи, способ и время оплаты и мы отправим вам файл.
