Название или условие:
Курсовая работа на тему: "Расчет полочного элеватора"

Описание:
Спроектировать полочный элеватор для катных грузов. Привод элеватора состоит из вариатора, редуктора и открытой конической передачи. Нагрузка плавная, реверсивная; работа в течение 12 ч в сутки; ПВ = 100%, 10 пусков в час; температура воздуха 20°С.
Исходные данные:
– производительность Qmax=160 т/ч;
размеры бочки d×l=0,48×0,58 м;
масса одной бочки mгр=70 кг;
скорость подъема V=0,4 м/с;
высота подъема H=18 м;
режим работы – средний.


Содержание:
Введение
1. Расчет элеватора
1.1. Определение шага расстановки полок
1.2. Выбор конструкции и размеров цепи и звездочек
1.3. Определение распределенных нагрузок от груза
и движущихся элементов
1.4. Тяговый расчет
1.5. Выбор размеров тягового элемента
2. Расчет привода элеватора
2.1. Кинематический расчет
2.2 Выбор редуктора и вариатора
2.3. Расчет открытой конической передачи
3. Проектирование узлов конвейера и привода
3.1. Расчет приводных валов и подбор их опор
3.2. Проверка подшипника качения
3.3. Расчет винтового натяжного устройства
3.4. Проектирование металлоконструкции конвейера
и сварной рамы привода
3.5. Расчет болтового соединения крепления редуктора к раме
4. Монтаж и безопасность эксплуатации конвейера и привода
4.1. Организация монтажных работ
4.2. Техника безопасности
Список использованной литературы

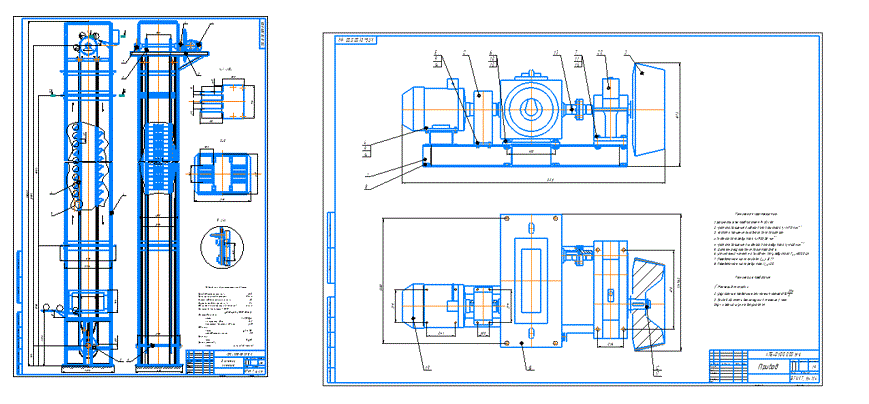

Всего: 36 страниц + 12 файлов Компас (элеватор полочный, шестерня приводная, станция натяжная, рама, привод, останов роликовый, вал приводной, спецификации)
