Артикул: 1073483

Раздел:Технические дисциплины (57837 шт.) >
  Машиностроение и станкостроение (871 шт.)

Название:Курсовая работа на тему: "Стенд для разборки и сборки коробки передач ЗИЛ-130"

Описание:
Технические параметры:
Тип - стационарный с поворотным столом
Габаритные размеры, мм:
максимальный (минимальный) наружный диаметр
с установленной коробкой - 2025 (1955)
Высота, мм - 1200
Масса, кг - 230


СОДЕРЖАНИЕ:
Введение
1. ИСХОДНЫЕ ДАННЫЕ ДЛЯ РАЗРАБОТКИ И СБОРКИ ИЗДЕЛИЯ
1.1 Общая характеристика изделия
1.2 Характеристика объекта технического воздействия
2. ОБОСНОВАНИЕ ВАРИАНТА РАЗРАБОТКИ ИЗДЕЛИЯ
2.1 Анализ существующих конструкций
2.2 Выбор вариантов изделия и его разработки
3. РАЗРАБОТКА ЭСКИЗА И КОМПОНОВКИ ИЗДЕЛИЯ
4 ТЕХНИЧЕСКИЙ ПРОЕКТ ИЗДЕЛИЯ
4.1 Разработка структуры изделия
4.2 Обоснование выбора (расчет) элементов изделия
5. РАЗРАБОТКА КОНСТРУКТОРСКИХ ДОКУМЕНТОВ
5.1 Проработка комплектности конструкторских документов
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ
Приложение А
Приложение Б

Всего: 30 страниц + 6 файлов Компас (стенд для разборки и сборки коробки передач, спецификации, фиксатор, бронзовая втулка)

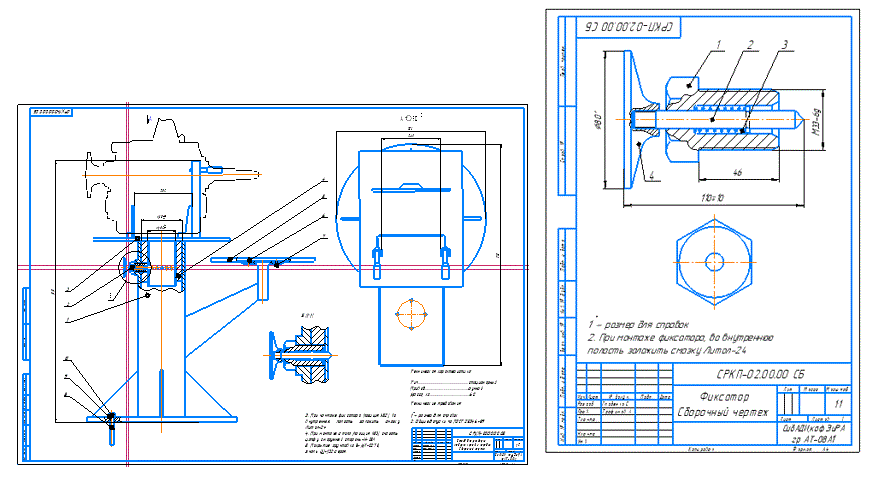

Изображение предварительного просмотра:
