  Цепи несинусоидального тока (135 шт.)

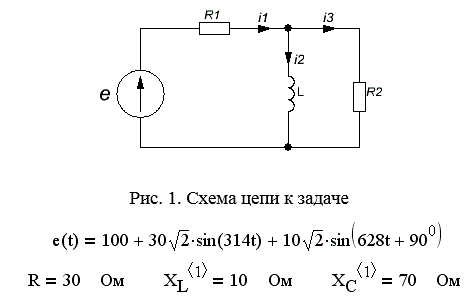

Название:Для заданной схемы цепи и исходных данных параметров, определить:
- действующие и мгновенные токи цепи;
- активную, реактивную и полную мощность;

Описание:
Подробное решение в WORD

Изображение предварительного просмотра:

Для заданной схемы цепи и исходных данных параметров, определить:<br />  - действующие и мгновенные токи цепи; <br /> - активную, реактивную и полную мощность;

Процесс покупки очень прост и состоит всего из пары действий:
1. После нажатия кнопки «Купить» вы перейдете на сайт платежной системы, где можете выбрать наиболее удобный для вас способ оплаты (банковские карты, электронные деньги, с баланса мобильного телефона, через банкоматы, терминалы, в салонах сотовой связи и множество других способов)
2. После успешной оплаты нажмите ссылку «Вернуться в магазин» и вы снова окажетесь на странице описания задачи, где вместо зеленой кнопки «Купить» будет синяя кнопка «Скачать»
3. Если вы оплатили, но по каким-то причинам не смогли скачать заказ (например, случайно закрылось окно), то просто сообщите нам на почту или в чате артикул задачи, способ и время оплаты и мы отправим вам файл.

Похожие задания:

Периодический ток, заданный графиком, представленным на рис. 12.2, а, разложить в тригонометрический ряд графоаналитическим методом. Построить несколько первых гармоник и суммарную кривую тока заданных графиком, представленным на рис. 12.2 б
1. аппроксимировать заданную графически функцию напряжения u(t) в кусочно-линейной или кусочно-нелинейной форме;
2. определить амплитуду Um полученной функции напряжения u(t) и мгновенное значение u(ts) в заданный момент времени ts = 1 мс;
3. найти численными методами следующие интегральные характеристики полученной аналитической функции u(t): действующее U и среднее Uср значение напряжения, коэффициент амплитуды Ka и формы Kф;
4. построить на одном поле графики аппроксимированной функции u(t) и прямых u = U, u = Uср;
5. сравнить полученные коэффициенты кривой с аналогичными показателями идеальной синусоиды, сделать выводы.
Mu = 1 В/дел; Mt = 2 мс/дел;
Вариант 15 групповой вариант 2

Задание:
• определить закон изменения во времени величины потокосцепления ψ катушки индуктивности; построить график ψ(t) за один период входного напряжения;
• определить закон изменения во времени величины тока i в катушке индуктивности; построить график i(t) за один период входного напряжения.
Дано
поперечная площадь сердечника: s = 2 см2;
активное сопротивление обмотки: r = 16 Ом;
число витков обмотки: w = 1000;
максимальное значение магнитной индукции: Bm = 0,8 Тл.
Входное напряжение на катушке индуктивности изменяется по закону: u(t) = 110·sin(200t) B.

Электрическая цепь (рис. 12.3), состоящая из катушки индуктивности, обладающей активным сопротивлением R = 20 Ом и индуктивностью L = 0,05 Гн, и последовательно соединенного с ней конденсатора емкостью С = 15 мкФ , питается от несинусоидального источника с напряжением (в вольтах) u = 150 + 200 sin(ωt + 30°) + 100 sin(3ωt - 45°). Циклическая частота первой гармоники f = 50 Гц. Составить уравнения мгновенных значений тока в цепи и напряжений на ее участках (катушке и конденсаторе). Определить действующие значения тока и напряжения на зажимах цепи, коэффициенты искажения к и u к и i соответственно несинусоидальных напряжения и тока и активную мощность цепи.
ЛИНЕЙНЫЕ ЦЕПИ НЕСИНУСОИДАЛЬНОГО ТОКА
Задание:
• определить закон изменения во времени величины тока i1 через индуктивный элемент; построить график i1(t) на интервале 0 ÷ 20 мс;
• определить закон изменения во времени величины напряжения uc на емкостном элементе; построить график uc(t) на интервале 0 ÷ 20 мс;
• построить амплитудно- и фазочастотный линейчатые спектры напряжения uc на емкостном элементе.
В приведённой схеме заданы следующие параметры:
e1(t)=50sin(100πt) В;
e3(t)=15+35sin(300πt) В;
R1=10 Ом;
L1=10 мГн;
С1=30 мкФ;
R2=40 Ом;
R3=20 Ом.

Дано:
Схема № 3
форма напряжения № 3
Im = 39,5 B
R = 4 Ом
L = 6,37·10-3 Гн
С = 398 ·10-6 Ф
К электрической цепи, схема которой показана на рис. 1.1, приложено периодическое несинусоидальное напряжение u частотой f=50 Гц. Форма этого напряжения задана в таблице №2. Параметры L, R, C известны и выбираются из таблице №3 по номеру цепи и номеру приложенного напряжения.
Требуется рассчитать ток i, протекающий в этой цепи. При расчетах ограничится тремя первыми членами ряда Фурье. Данные для расчета приведены в таблицах №2, 3 и 4.
Согласно условию задачи и таблице №4 форме напряжения позиции 3 соответствует график (рис. 1.2) и формула разложения в ряд Фурье

Определить действующее значение напряжения, если u = 100+50√2sin314(t) + 25√2sin(628t+30°) BЭлектрическая цепь с двумя последовательными резонансными контурами (рис. 12.4), используемыми в качестве электрических фильтров, включена в сеть несинусоидального напряжения, В, u(t) = 30 + 50 √2sin ωt + 80 √2sin 3ωt. Сопротивления в цепи следующие: ωL1 = 1/(ωС2) = 100 Ом; ЗωL2 = 1/(ЗωС3) = 180 Ом; R2 = 200 Ом; 1/(ωС1) « ZБГ(1) и 1/(ЗωС1) « ZБг(3), где Zбг(1) и Zбг(З) — сопротивления участка БГ на частотах первой и третьей гармоник.
Определить показания всех приборов при условии, что они измеряют действующие значения, а их собственным потреблением энергии можно пренебречь.

Разложить в тригонометрический ряд периодическую несинусоидальную ЭДС е(ωt), график которой имеет вид треугольника (рис. 12.1, б), аналитическим методом.
Ток iC цепи задачи 4-42 изменяется по закону, изображенному на рис. 4.44. Определить абсолютные значения тока ia в точках а, б, в, г, д для моментов времени 0, 1, 2 с, если условия и параметры цепи те же, что и в задаче 4-42. Указать неправильный ответ.
Параметры цепи из задачи 4-42:
r=0,1 МОм;
C=10 мкФ;
U=100 В;
1. iCa = 10-3 A
2. i = 0.37·10-3 A
3. i = 0.315·10-3 A
4. i = 0.23·10-3 A
5. i = 0.62·10-3 A
