Артикул: 1046658

Раздел:Технические дисциплины (57837 шт.) >
  Метрология (503 шт.) >
  Электрические измерения (297 шт.)

Название или условие:

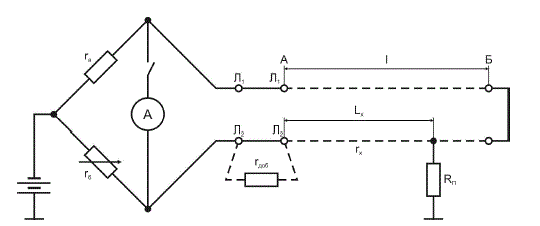

Для определения расстояния до места повреждения изоляции одного из проводов симметричной цепи протяженностью L_км был применен метод Муррея.
Приведите электрическую принципиальную схему измерения, напишите уравнения при равновесии схемы.
Рассчитайте расстояние до места повреждения L_X если при измерении были получены результаты, приведенные ниже.
r_a=990 Ом; r_б=100 Ом; r_доб=20 Ом; R_ШЛ=600 Ом; l=15 км.

Описание:
Подробное решение
