Название или условие:
1. Мощность величиной в 1 мВт выделяется на резисторах R1, R2 ,R3 и R4. Определите абсолютный уровень по напряжению на этих резисторах.
2. Указанные резисторы R1 – R4 соединяются последовательно, и через них протекает ток 1 мА. Определите напряжение и уровень по напряжению на каждом из резисторов.

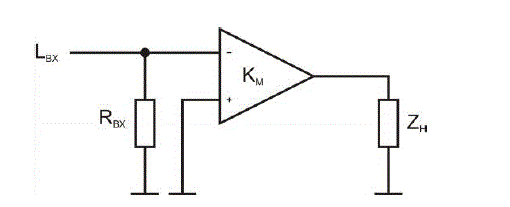

3. Выходная нагрузка усилителя ZН. На ней выделяется мощность РН. Какой уровень по напряжению надо подать на вход усилителя, если его входное сопротивление RВХ, а его усиление (по мощности) КМ (дБ)?
R1=40 Ом; R2=150 Ом; R3=130 0Ом; R4=400 0Ом; PН=0,6 Вт; RВХ=100 Ом; KМ=20 дБ.

Описание:
Подробное решение

Изображение предварительного просмотра:

1. Мощность величиной в 1 мВт выделяется на резисторах R<sub>1</sub>, R<sub>2</sub> ,R<sub>3</sub> и R<sub>4</sub>. Определите абсолютный уровень по напряжению на этих резисторах. <br /> 2. Указанные резисторы R<sub>1</sub> – R<sub>4</sub> соединяются последовательно, и через них протекает ток 1 мА. Определите напряжение и уровень по напряжению на каждом из резисторов. <br /> 3. Выходная нагрузка усилителя Z<sub>Н</sub>. На ней выделяется мощность Р<sub>Н</sub>. Какой уровень по напряжению надо подать на вход усилителя, если его входное сопротивление R<sub>ВХ</sub>, а его усиление (по мощности) КМ (дБ)? <br /> R<sub>1</sub>=40 Ом; R<sub>2</sub>=150 Ом; R<sub>3</sub>=130 0Ом; R<sub>4</sub>=400 0Ом; P<sub>Н</sub>=0,6 Вт; R<sub>ВХ</sub>=100 Ом; K<sub>М</sub>=20 дБ.
