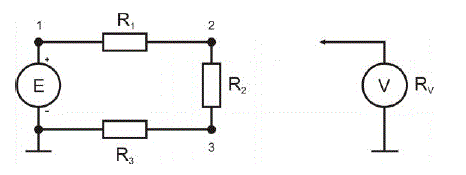

Название:Напряжение в указанных точках цепи (1, 2, 3) измеряется вольтметром с внутренним сопротивлением RV.
Рассчитайте (по закону Ома для участка цепи) напряжение в указанных точках.
Определите показание вольтметра в этих точках.
Рассчитайте величину систематической абсолютной и относительной погрешности измерения (класс точности вольтметра не учитывать).
Результаты вычислений сведите в таблицу.
R1=40 кОм; R2=20 кОм; R3=10 кОм; E=12 В; RV=25 кОм.

Описание:
Подробное решение

Изображение предварительного просмотра:

Напряжение в указанных точках цепи (1, 2, 3) измеряется вольтметром с внутренним сопротивлением R<sub>V</sub>. <br /> Рассчитайте (по закону Ома для участка цепи) напряжение в указанных точках. <br /> Определите показание вольтметра в этих точках. <br /> Рассчитайте величину систематической абсолютной и относительной погрешности измерения (класс точности вольтметра не учитывать).<br /> Результаты вычислений сведите в таблицу.<br /> R<sub>1</sub>=40 кОм; R<sub>2</sub>=20 кОм; R<sub>3</sub>=10 кОм; E=12 В; R<sub>V</sub>=25 кОм.
