Артикул: 1046649

Раздел:Технические дисциплины (57837 шт.) >
  Метрология (503 шт.) >
  Электрические измерения (297 шт.)

Название или условие:

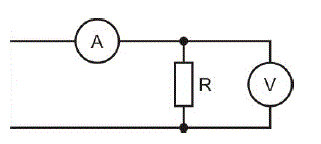

Мощность или величина сопротивления (в зависимости от варианта) измеряется косвенным методом по показанию измерительных приборов: вольтметра и амперметра, где:
U_К=25 В – конечное значение шкалы вольтметра;
U_изм=20 В – показание вольтметра;
K_V=1,5 – класс точности вольтметра;
I_К=125 мА – конечное значение шкалы амперметра;
I_изм=125 мА – показание амперметра;
K_I=1,0 – класс точности амперметра;
R=? Ом – величина резистора.
Определите неизвестный параметр и погрешность этого косвенного измерения.

Описание:
Подробное решение

Изображение предварительного просмотра:
