Название или условие:

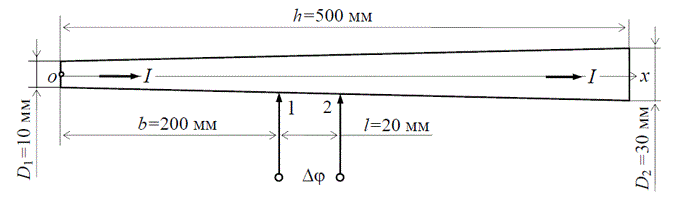

Определить разность потенциалов дельтаФ между электродами электропотенциального измерительного преобразователя, установленного на изделие, имеющее форму усечённого конуса ( высота конуса h=500 мм; диаметр вершины D1=10 мм и основания D2=30 мм), если удельная электрическая проводимость материала б=5МСм/м, значение постоянного электрического тока, пропускаемого через изделие в продольном направлении I=30А, расстояние между электродами l=20мм, а расстояние от вершины конуса до ближайшего электрода b=200 мм. Построить график изменения плотности эл. тока вдоль продольной оси изделия, принимая его одинаковым по площади поперечного сечения.

Описание:
Подробное решение в WORD

Поисковые тэги: Соединение "звезда"

Изображение предварительного просмотра:

Определить разность потенциалов дельтаФ между электродами электропотенциального измерительного преобразователя, установленного на изделие, имеющее форму усечённого конуса ( высота конуса h=500 мм; диаметр вершины D1=10 мм и основания D2=30 мм), если удельная электрическая проводимость материала б=5МСм/м, значение постоянного электрического тока, пропускаемого через изделие в продольном направлении I=30А, расстояние между электродами l=20мм, а расстояние от вершины конуса до ближайшего электрода b=200 мм. Построить график изменения плотности эл. тока вдоль продольной оси изделия, принимая его одинаковым по площади поперечного сечения.
