Артикул: 1039202

Раздел:Технические дисциплины (57837 шт.) >
  Метрология (503 шт.) >
  Электрические измерения (297 шт.)

Название или условие:

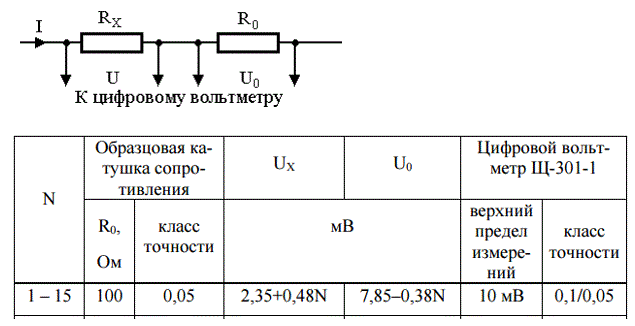

Косвенное измерение сопротивления резистора RХ производится потенциометрическим методом. При этом значение сопротивления рассчитывается по соотношению: RХ=R0UХ/U0, где R0 – сопротивление последовательно включенной с резистором RХ образцовой катушки сопротивления; UХ и U0 – падения напряжений на RХ и R0, измеренные цифровым вольтметром (см. рис. 1.13). Определите сопротивление RХ и значение его допускаемого отклонения. Необходимые данные для расчета приведены в табл. 1.20.
Вариант 13 (N = 13)

Описание:
Подробное решение в WORD

Изображение предварительного просмотра:
