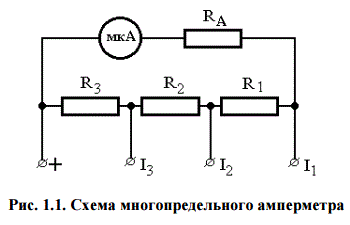

Название:Выведите формулы для расчёта сопротивлений резисторов R1, R2 и R3 многопредельного шунта для расширения пределов измерения магнитоэлектрического микроамперметра (см. схему на рис. 1.1) с током полного отклонения IА и внутренним сопротивлением RА. Новые пределы измерения токов: I1, I2 и I3 (I1 < I2 < I3). Рассчитайте значения сопротивлений шунтирующих резисторов R1, R2 и R3. Исходные данные для расчёта приведены в табл. 1.1. Сопротивление RА примите равным 200N Ом. Определите цену деления C и чувствительность S прибора на каждом пределе измерения.
Вариант 13
Дано: IA = 25 мкА, I1 = 100 мкА, I2 = 10 мА, I3 = 2.5 А, n (число делений шкалы) = 100, RA = 2600 Ом

Описание:
Подробное решение в WORD

Изображение предварительного просмотра:

Выведите формулы для расчёта сопротивлений резисторов R1, R2 и R3 многопредельного шунта для расширения пределов измерения магнитоэлектрического микроамперметра (см. схему на рис. 1.1) с током полного отклонения IА и внутренним сопротивлением RА. Новые пределы измерения токов: I1, I2 и I3 (I1 < I2 < I3). Рассчитайте значения сопротивлений шунтирующих резисторов R1, R2 и R3. Исходные данные для расчёта приведены в табл. 1.1. Сопротивление RА примите равным 200N Ом. Определите цену деления C и чувствительность S прибора на каждом пределе измерения.  <br /> Вариант 13<br /> Дано:  IA = 25 мкА, I1 = 100 мкА, I2 = 10 мА, I3 = 2.5 А, n (число делений шкалы) = 100, RA = 2600 Ом
