Артикул: 1039150

Раздел:Технические дисциплины (57837 шт.) >
  Метрология (503 шт.) >
  Электрические измерения (297 шт.)

Название или условие:

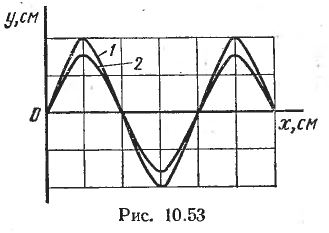

На рис.10.53 изображены осциллограммы 1 и 2 выходного напряжения усилителя (m_y = 10 В/см) соответственно при сопротивлениях нагрузки 20 и 10 кОм. Определить выходное сопротивление усилительного каскада и амплитуду напряжения при сопротивлении нагрузки 5 кОм.

Изображение предварительного просмотра:
