Артикул: 1038983

Раздел:Технические дисциплины (57837 шт.) >
  Метрология (503 шт.) >
  Электрические измерения (297 шт.)

Название или условие:

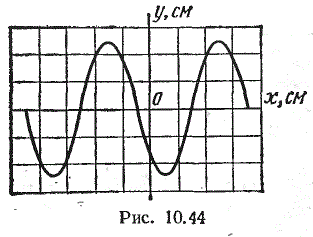

На экране осциллографа при синхронизации «от сети» получена осциллограмма, показанная на рис. 10.44. Масштабы m_y = 2 В/см и m_x = 5 мс/см. Приведенные относительные погрешности осциллографа при измерении напряжения γ_u и временных интервалов составляют 5%. Рабочая часть экрана max у х max x: = 6,0 х 8,0 см. Записать выражение для мгновенного напряжения, определить относительные погрешности измерения амплитуды, частоты и начальной фазы.

Описание:
Подробное решение

Изображение предварительного просмотра:
