Название или условие:

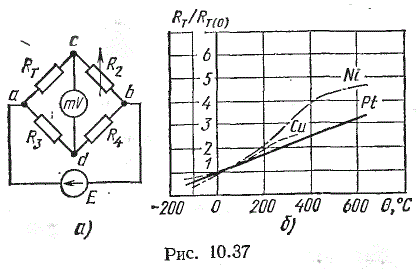

Для измерения температуры используется одинарный неуравновешенный мост (рис. 10.37, а) с измерительным преобразователем Rт (термометром сопротивления МПТШ – 48) в плече. В качестве выходного прибора включен милливольтметр mV внутренним сопротивлением RmV = 100 Ом. Источник питания вырабатывает э.д.с. Е = 6 В, сопротивления резисторов в двух плечах моста равны R3 = 10 Ом, R4 = 100 Ом. На рис. 10.37,б приведены характеристики термометров сопротивления с чувствительными элементами (терморезисторами) из различных металлов. Они выражают зависимость относительного изменения сопротивления элемента от температуры: Rт/Rт(0)(Θ). В заданном случае используется платиновый элемент, у которого при Θ = 0°С сопротивление Rт(0) = 100 Ом.
Изменением сопротивления резистора R2 мост уравновешивается (ImV = 0) при температуре Θ = 0°С. При изменении температуры мост выходит из равновесия и милливольтметр дает соответствующие показания напряжения небаланса моста UmV. Определить значение сопротивления R2, при котором обеспечивается равновесие моста, а также ток Iτ в терморезисторе для этого режима. Найти показания милливольтметра при температурах – 100; +100; + 400°С.

Описание:
Подробное решение

Изображение предварительного просмотра:

Для измерения температуры используется одинарный  неуравновешенный мост (рис. 10.37, а) с измерительным преобразователем R<sub>т</sub> (термометром сопротивления МПТШ – 48) в плече. В качестве выходного прибора включен милливольтметр mV внутренним сопротивлением R<sub>mV</sub> = 100 Ом. Источник питания вырабатывает э.д.с. Е = 6 В, сопротивления резисторов в двух плечах моста равны R<sub>3</sub> = 10 Ом, R<sub>4</sub> = 100 Ом. На рис. 10.37,б приведены характеристики термометров сопротивления с чувствительными элементами (терморезисторами) из различных металлов. Они выражают зависимость относительного изменения сопротивления элемента от температуры: R<sub>т</sub>/R<sub>т(0)</sub>(Θ). В заданном случае используется платиновый элемент, у которого при Θ = 0°С сопротивление R<sub>т(0)</sub> = 100 Ом. <br />Изменением сопротивления резистора R<sub>2</sub> мост уравновешивается (I<sub>mV</sub> = 0) при температуре Θ = 0°С.  При изменении температуры мост выходит из равновесия и милливольтметр дает соответствующие показания напряжения небаланса моста U<sub>mV</sub>. Определить значение сопротивления R<sub>2</sub>, при котором обеспечивается равновесие моста, а также ток I<sub>τ</sub> в терморезисторе для этого режима. Найти показания милливольтметра при температурах – 100; +100; + 400°С.
