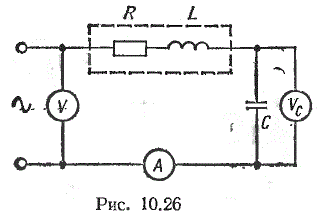

Название:В схеме цепи рис. 10.26 установлен режим резонанса. Вольтметр на входе цепи (UN = 15 В, КV = 1,5) показал U = 6 В, вольтметр VC (UN = 150 В, КV = 1,0) показал UC = 80 В и амперметр (IN = 0,6 А, КI = 1,5) показал I =0,4 А. Определить параметры R и L катушки с оценкой погрешностей. Частота сети f = 50 Гц.

Описание:
Подробное решение

Поисковые тэги: Резонанс в контурах

Изображение предварительного просмотра:

В схеме цепи рис. 10.26 установлен режим резонанса. Вольтметр на входе цепи (U<sub>N</sub> = 15 В, К<sub>V</sub> = 1,5) показал U = 6 В, вольтметр V<sub>C</sub> (U<sub>N </sub>= 150 В, К<sub>V</sub> = 1,0) показал U<sub>C</sub> = 80 В и амперметр (I<sub>N</sub> = 0,6 А, К<sub>I </sub>= 1,5) показал I =0,4 А. Определить параметры R и L катушки с оценкой погрешностей. Частота сети f = 50 Гц.
