Название или условие:
Выполнить анализ переходного процесса в цепи первого порядка.
Элементы: Е = 210 В; R1 = R4 = R9 = 1600 Ом; C7 = 2∙10-5 Ф.
Искомые величины – i3(t), u1(t).
Расположение ключа – последовательно R4.
Ключ при t<0 – разомкнутое состояние.

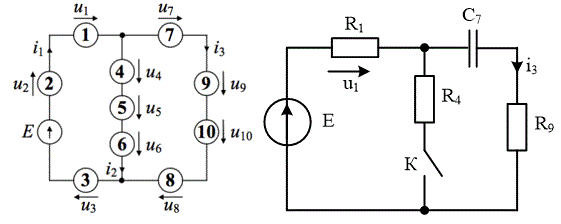

Перед расчётом необходимо составить схему цепи.
Классическим и операторным методами расчета требуется определить искомые величины и построить их на интервале времени [-τ, 4·τ]
Вариант 7

Описание:
Подробное решение в WORD - 9 страниц

Поисковые тэги: Операторный метод, Классический метод
