Название:1. Определить значение токов i1, i2, i3 и напряжения uab между узлами a и b в моменты времени t = -0, t = +0 и t = ∞. Результаты расчетов представить в виде табл. 3.10.
2. На основе качественного анализа цепи построить зависимости указанных токов и напряжения от времени.
3. Объяснить полученные характерные кривые изменения рассматриваемых величин.

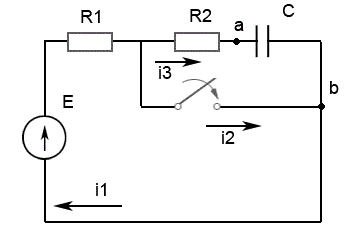

Дано: Схема 10; Параметры 10; E = 100 В; R1 = 20 Ом; R2 = 20 Ом;

Описание:
Подробное решение в WORD

Поисковые тэги: Классический метод

Изображение предварительного просмотра:

1. Определить значение токов i1, i2, i3 и напряжения u<sub>ab</sub> между узлами a и b в моменты времени t = -0, t = +0 и t = ∞. Результаты расчетов представить в виде табл. 3.10. <br />2. На основе качественного анализа цепи построить зависимости указанных токов и напряжения от времени. <br />3. Объяснить полученные характерные кривые изменения рассматриваемых величин. <br /><b>Дано:</b> Схема 10; Параметры 10; E = 100 В; R1 = 20 Ом; R2 = 20 Ом;
