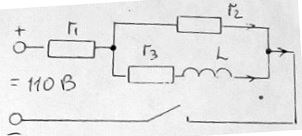

Название:Разветвленная индуктивная нагрузка, состоящая из параллельно соединенных дросселя с индуктивностью 1 Гн и сопротивлением обмотки 10 Ом, а также резистора 30 Ом, включается в сеть постоянного напряжения 110 В через токограничивающий резистор 10 Ом. Постройте графики зависимостей переходного процесса тока и напряжения на дросселе, тока в параллельном резисторе и входного тока от времени.
Дано: R1 = 10 Ом, R2 = 30 Ом, R3 = 10 Ом, L = 1 Гн

Описание:
Подробное решение в WORD+исходник MathCad с графиками

Поисковые тэги: Классический метод

Изображение предварительного просмотра:

Разветвленная индуктивная нагрузка, состоящая из параллельно соединенных дросселя с индуктивностью 1 Гн и сопротивлением обмотки 10 Ом, а также резистора 30 Ом, включается в сеть постоянного напряжения 110 В через токограничивающий резистор 10 Ом. Постройте графики зависимостей переходного процесса тока и напряжения на дросселе, тока в параллельном резисторе и входного тока от времени. <br />Дано: R1 = 10 Ом, R2 = 30 Ом, R3 = 10 Ом, L = 1 Гн
