Артикул: 1026439

Раздел:Технические дисциплины (57837 шт.) >
  Метрология (503 шт.) >
  Электрические измерения (297 шт.)

Название или условие:

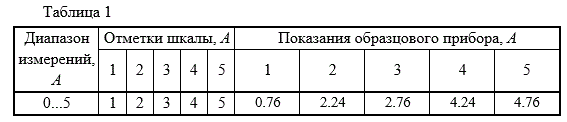

Результаты поверки амперметра: диапазон измерений, отметки шкалы и соответствующие им показания образцового прибора заданы в таблице 1
Рассчитать абсолютные, относительные и приведенные погрешности амперметра и установить его класс точности. Результаты представить в таблице 2.
Построить ломаными линиями в одной системе координат графики абсолютных, относительных и приведенных погрешностей. Нанести на графике прямую, отображающую класс точности прибора.

Описание:
Подробное решение в WORD

Изображение предварительного просмотра:
