Название или условие:

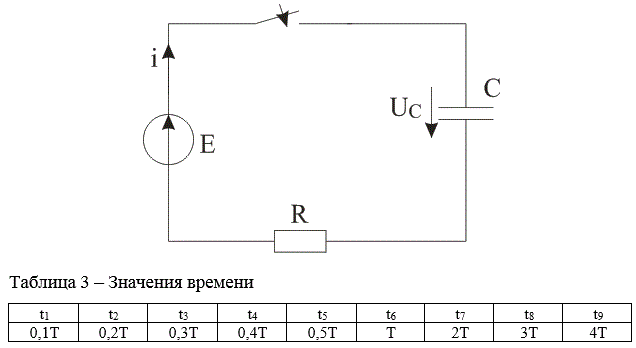

Для схемы, представленной на рисунке, найти классическим методом выражение для напряжения UC(t), считая, что ключ замыкается в момент времени t=0. Построить график UC(t), задавая значение t согласно таблице 3, где Т – постоянная времени цепи.
Исходные данные:
E = 100 B; R = 30 Ом; C = 80 мкФ.

Описание:
Подробное решение в WORD

Поисковые тэги: Классический метод
