Название или условие:

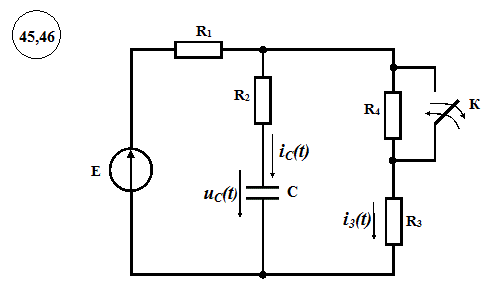

1. Определить переходные токи и напряжения, указанные стрелками на схеме;
а. Классическим методом;
б. Операторным методом.
2. Построить графики их изменения f(t) при t=(0÷6)τ в реальном времени.
Вариант 46

Описание:
E = 80 В;
R1 = 10 Ом;
R2 = 10 Ом;
R3 = 5 Ом;
R4 = 5 Ом;
C = 400 мкФ;
Ключ работает на размыкание (вариант чётный)


Поисковые тэги: Операторный метод, Классический метод
