Название или условие:

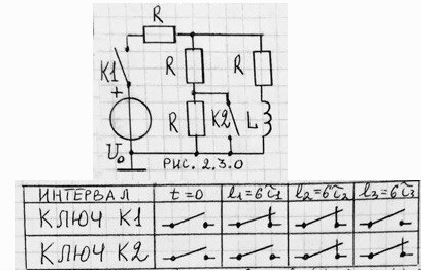

Найдите законы изменения тока iL(t) в индуктивности и напряжения uL(t) на индуктивности на временных интервалах l1 = 6τ1, l2 = 6τ2, l3 = 6τ3
Постройте примерные графики.
Работа ключей показана в табл. 1

Описание:
Подробное решение

Поисковые тэги: Классический метод

Изображение предварительного просмотра:

Найдите законы изменения тока iL(t) в индуктивности и напряжения uL(t) на индуктивности на временных интервалах l<sub>1</sub> = 6τ<sub>1</sub>, l<sub>2</sub> = 6τ<sub>2</sub>, l<sub>3</sub> = 6τ<sub>3</sub><br /> Постройте примерные графики.<br /> Работа ключей показана в табл. 1
