Артикул: 1017182

Раздел:Технические дисциплины (57837 шт.) >
  Метрология (503 шт.) >
  Электрические измерения (297 шт.)

Название или условие:

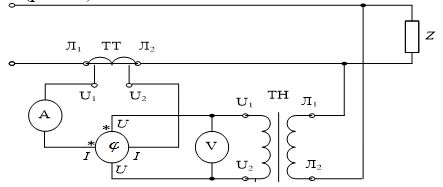

В сеть однофазного тока через трансформатор тока 100\5 и трансформатор напряжения 400\100 амперметр, вольтметр и фазометр. Определить мощность приемника, ток и напряжение сети, если амперметр показал 3,5 А, вольтметр 95 В и фазометр cosφ = 0,8. Начертить схему включения приборов (смотреть рисунок).

Изображение предварительного просмотра:
