Название:Укажите кривую напряжения на резистивном элементе. Определите значение напряжения на резистивном элементе в момент времени t=2·τ, если E=150 [В]

Поисковые тэги: Классический метод

Изображение предварительного просмотра:

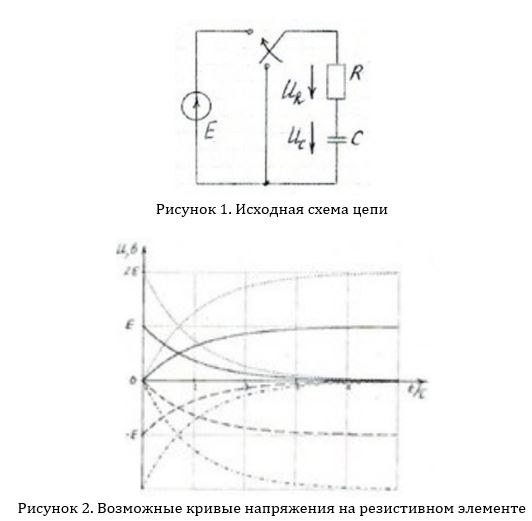

Укажите кривую напряжения на резистивном элементе. Определите значение напряжения на резистивном элементе в момент времени t=2·τ, если E=150 [В]

Процесс покупки очень прост и состоит всего из пары действий:
1. После нажатия кнопки «Купить» вы перейдете на сайт платежной системы, где можете выбрать наиболее удобный для вас способ оплаты (банковские карты, электронные деньги, с баланса мобильного телефона, через банкоматы, терминалы, в салонах сотовой связи и множество других способов)
2. После успешной оплаты нажмите ссылку «Вернуться в магазин» и вы снова окажетесь на странице описания задачи, где вместо зеленой кнопки «Купить» будет синяя кнопка «Скачать»
3. Если вы оплатили, но по каким-то причинам не смогли скачать заказ (например, случайно закрылось окно), то просто сообщите нам на почту или в чате артикул задачи, способ и время оплаты и мы отправим вам файл.

Похожие задания:

14.
Схема на риунке и временные диаграммы напряжений токов. Укажите характер кривой uC2(t) после замыкания ключа К3
1) Д
2) В
3) Б
4) А
5) Г

Задача 4 «Переходные процессы в линейной электрической цепи с сосредоточенными параметрами»
Для возникающего переходного процесса в электрической цепи требуется:
- классическим и операторным методом рассчитать переходные токи во всех ветвях и переходное напряжение на реактивном элементе;
- построить графики тока и напряжения на реактивном элементе в функции времени t.

Найти:
• Определить закон изменения напряжения на конденсаторе UC и тока i;
• Построить графики.

С источником ЕДС постоянного тока найти классическим методом ток и напряжение в конденсаторе
Построить диаграмму для t=0-4τ
Вариант 32
Дано: схема 4С
E = 150 В,
С = 4 мкФ,
R1 = 0, R2 = 10 Ом, R3 = 5 Ом, R4 = 10 Ом

9.
Переходный процесс в линейной электрической цепи. Чему равен ток в катушке индуктивности i(+0) в момент коммутации после переключения переключателя П из нейтрального положения 1
1) 0
2) Э/r

Задача 10.
Схема цепи представленана рисунке. Параметры элементов цепи: Е=4 B. R1= R2=2 кОм, L=5 мГн. В нулевой момент времени источник отключается.
Изобразите эквивалентную схему цепи для расчета режима работы по постоянному току, т.е. до момента коммутации.
Определить коэффициент ослабления α, характеризующий свободный процесс в цепи после коммутации.

10.
Электрическая цепь, изображенная на чертеже, включается под постоянное напряжение. Параметры цепи r1=r2. Укажите характеристику i3(t).
1) В
2) Г
3) Д
4) А
5) Б

Расчет переходных процессов в линейных электрических цепях постоянного тока
Рассчитать зависимость напряжения uC(t) во время переходного процесса в цепи после коммутации (замыкание ключа К) классическим и операторным методами.
Вариант 80

11.
Переходный процесс в линейном электрической цепи. Чему равно напряжение на катушке индуктивности через время, равное τ после переключния переключателя П из положения 1 в положение 2?
1)-Э/е
2) 0
3) Э/е

Задача 14.
Дано: E=100 B, R1=50 Ом, R2=20 Ом, R3=30 Ом, С=0,1 мкФ. Определить длительность переходного процесса при размыкании ключа.
