Артикул: 1012186
Раздел:Технические дисциплины (57837 шт.) >
Метрология (503 шт.) Название или условие:Метрология, стандартизация и сертификация - курсовая работа
1. Выбор и расчёт посадок гладких цилиндрических соединений и калибров к ним.
2. Расчёт предельных размеров параметров резьбового соединения.
3. Назначение посадок на детали шлицевого соединения.
4. Выбор и расчёт посадок резьбового соединения.
5. Выбор и расчёт посадок шлицевого соединени
Сборочная единица II Вариант 1
Описание:Исходные данные
Вариант II - 1
Обозначение резьбы – М27–6Н/6g, № типа подшипника – 7207, класс точности – 6, радиальная реакция опоры – 2,0 кН, осевая нагрузка – 1,0 кН, перегрузка до 150%, форма вала – сплошной.
Натяг наиб=140 мкм, натяг наим=40 мкм.
Номинальные размеры: d=35 мм, d1=20 мм, d2=D+4=72+4=76 мм, d3= 40 мм.
В1=197H11 мм, В2=37h11 мм, В3=18,5-0,2 мм, В4=112,5h11 мм, В5=29-0,2 мм,
ВΔ=2+0,2 мм.
Сопряжение шлицевое с прямобочным профилем зуба (на эскизе не представлено) номинальный диаметр D=60 мм, серия – тяжелая, метод центрирования по b, характер посадки – с зазором.
Всего 17 страниц

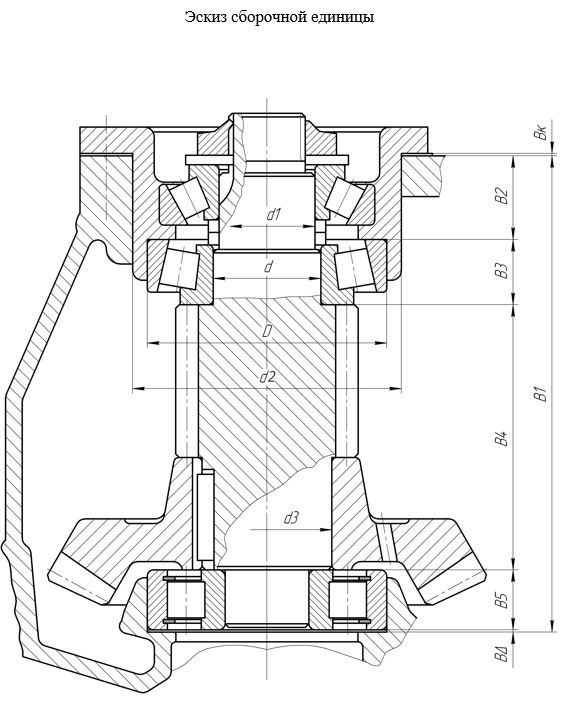

Изображение предварительного просмотра:
