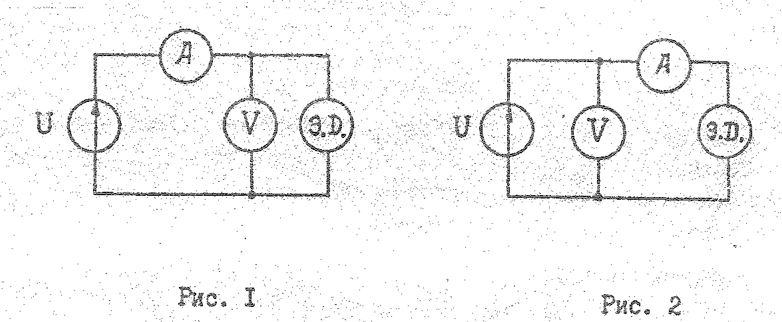

Название:По способу двух приборов (амперметра и вольтметра) измеряется сопротивление электродвигателя постоянного тока. Схемы включения приборов показаны на рис.1 и рис.2.
Вычислить относительную погрешность измерения для каждой схемы включения приборов, считая при этом, что погрешностями самих измерительных приборов можно пренебречь.
Измерение произведено приборами со следующими параметрами: амперметром с Iн = 1,5 А, αмакс = 75 дел., Rа = 0,2 Ом, вольтметром с номинальным напряжением Uн = 100 В, αмакс = 100 дел. и сопротивлением Rв = 1000 Ом, показание амперметра α1 = 33 дел., показание вольтметра α2 = 81 дел.

Изображение предварительного просмотра:

По способу двух приборов (амперметра и вольтметра) измеряется сопротивление электродвигателя постоянного тока. Схемы включения приборов показаны на рис.1 и рис.2. <br /> Вычислить относительную погрешность измерения для каждой схемы включения приборов, считая при этом, что погрешностями самих измерительных приборов можно пренебречь. <br /> Измерение произведено приборами со следующими параметрами: амперметром с I<sub>н</sub> = 1,5 А, α<sub>макс</sub> = 75 дел., R<sub>а</sub> = 0,2 Ом, вольтметром с номинальным напряжением U<sub>н</sub> = 100 В, α<sub>макс</sub> = 100 дел. и сопротивлением R<sub>в</sub>  = 1000 Ом, показание амперметра α<sub>1</sub> = 33 дел., показание вольтметра α<sub>2</sub> = 81 дел.
