1012167 Для измерения мощности, потребляемой микродвигателем постоянного тока, включены амперметр и вольтметр так, как это показано на рис.1 и рис.2. Вычислить измеренную мощность, потребляемую микродвигателем, а также определить методическую относительную погрешность измерения по той и по другой схемам и найти лучший вариант; погрешностями самих приборов при расчетах можно пренебречь. Для измерений использованы приборы: амперметр с пределом измерения Iн = 0,6 А, с числом делений шкалы αмакс = 150 и сопротивление Rа = 0,1 Ом, вольтметр с пределом измерения Uн = 25 В, с числом делений шкалы αмакс = 100 и с поротивлением Rв = 1000 Ом. Показания приборов: амперметра α1 = 32 дел., вольтметра α2 = 84 дел.

Артикул: 1012167

Раздел:Технические дисциплины (57837 шт.) >
Метрология (503 шт.) >
Электрические измерения (297 шт.)

Название или условие:

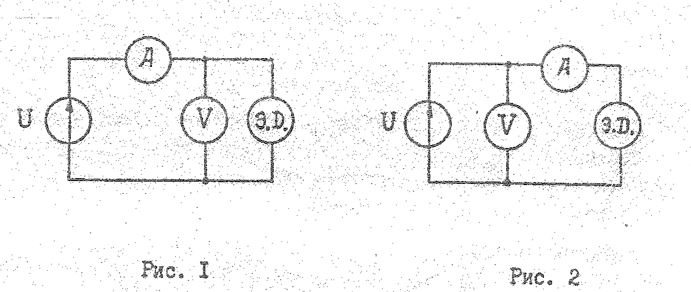

Для измерения мощности, потребляемой микродвигателем постоянного тока, включены амперметр и вольтметр так, как это показано на рис.1 и рис.2. Вычислить измеренную мощность, потребляемую микродвигателем, а также определить методическую относительную погрешность измерения по той и по другой схемам и найти лучший вариант; погрешностями самих приборов при расчетах можно пренебречь.
Для измерений использованы приборы: амперметр с пределом измерения I_н = 0,6 А, с числом делений шкалы α_макс = 150 и сопротивление R_а = 0,1 Ом, вольтметр с пределом измерения U_н = 25 В, с числом делений шкалы α_макс = 100 и с поротивлением R_в = 1000 Ом.
Показания приборов: амперметра α₁ = 32 дел., вольтметра α₂ = 84 дел.

Изображение предварительного просмотра:

Для измерения мощности, потребляемой микродвигателем постоянного тока, включены амперметр и вольтметр так, как это показано на рис.1 и рис.2. Вычислить измеренную мощность, потребляемую микродвигателем, а также определить методическую относительную погрешность измерения по той и по другой схемам и найти лучший вариант; погрешностями самих приборов при расчетах можно пренебречь. <br /> Для измерений использованы приборы: амперметр с пределом измерения I<sub>н</sub> = 0,6 А, с числом делений шкалы α<sub>макс</sub> = 150 и сопротивление R<sub>а</sub> = 0,1 Ом, вольтметр с пределом измерения U<sub>н</sub> = 25 В, с числом делений шкалы α<sub>макс</sub> = 100 и с поротивлением R<sub>в</sub> = 1000 Ом. <br /> Показания приборов: амперметра α<sub>1</sub> = 32 дел., вольтметра α<sub>2</sub> = 84 дел.
