Классическим и операторным методами расчета требуется определить искомые величины и построить их на интервале времени [-τ; 4·τ]
Вариант 15
Дано: E = 165 В; R1 = R5 = R7 = R = 2600 Ом; C8 = 1,3 мкФ;
Ключ изначально разомкнут и расположен последовательно R5.
Найти u5(t)-? u7(t)-?

Поисковые тэги: Операторный метод, Классический метод

Изображение предварительного просмотра:

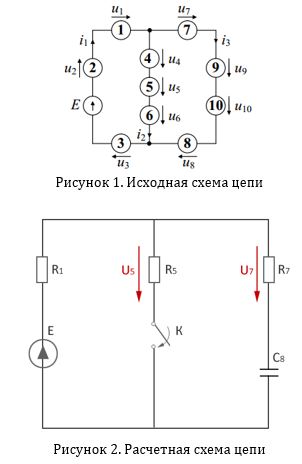

Классическим и операторным методами расчета требуется определить искомые величины и построить их на интервале времени [-τ; 4·τ] <br />Вариант 15 <br />Дано: E = 165 В; R1 = R5 = R7 = R = 2600 Ом; C8 = 1,3 мкФ; <br />Ключ изначально разомкнут и расположен последовательно R5.<br />Найти u5(t)-? u7(t)-?
