Артикул: 1010060

Раздел:Технические дисциплины (57837 шт.) >
  Теоретические основы электротехники (ТОЭ) (5301 шт.) >
  Переходные процессы (657 шт.) >
  постоянный ток (547 шт.) >
  первого рода (263 шт.)

Название или условие:

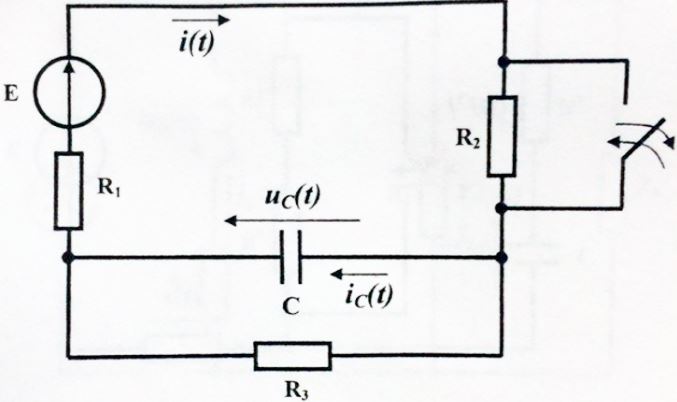

Определить переходные токи и напряжения, указанные стрелками на схеме:
1.Классическим методом.
2. Операторным методом
Построить графики их изменения f(t) при t=(0÷6)τ в реальном времени.
Вариант 63
Дано: Е = 90 В, R1 = 10 Ом, R2 = 10 Ом, R3 = 20 Ом, C = 200 мкФ
Ключ работает на замыкание.

Описание:
Подробное решение

Поисковые тэги: Операторный метод, Классический метод

Изображение предварительного просмотра:

Определить переходные токи и напряжения, указанные стрелками на схеме: 	<br />1.Классическим методом.<br /> 2. 	Операторным методом <br />Построить графики их изменения f(t) при t=(0÷6)τ в реальном времени. <br />Вариант 63 <br />Дано: Е = 90 В, R1 = 10 Ом, R2 = 10 Ом, R3 = 20 Ом, C = 200 мкФ <br />Ключ работает на замыкание.
