1009430 1. Перерисуйте схему цепи (см. рис. 3.1) для Вашего варианта (таблица 1). 2. Выпишите числовые данные для Вашего варианта (таблица 2). 3. Рассчитайте все токи и напряжение на С или L в три момента времени t: 0_-, )+ , ∞. 4. Рассчитайте классическим методом переходный процесс в виде UC(t), i2(t) , i3(t) в схемах 1 – 5. Проверьте правильность расчетов, выполненных в п. 4, путем сопоставления их с результатами расчетов в п. 3. 5. Постройте графики переходных токов и напряжения, рассчитанных в п. 4. Определите длительность переходного процесса, соответствующую переходу цепи в установившееся состояние с погрешностью 5%. 6. Рассчитайте ток i2 операторным методом

Артикул: 1009430

Раздел:Технические дисциплины (57837 шт.) >
  Теоретические основы электротехники (ТОЭ) (5301 шт.) >
  Переходные процессы (657 шт.) >
  постоянный ток (547 шт.) >
  первого рода (263 шт.)

Название:1. Перерисуйте схему цепи (см. рис. 3.1) для Вашего варианта (таблица 1).
2. Выпишите числовые данные для Вашего варианта (таблица 2).
3. Рассчитайте все токи и напряжение на С или L в три момента времени t: 0_-, )+ , ∞.
4. Рассчитайте классическим методом переходный процесс в виде U_C(t), i₂(t) , i₃(t) в схемах 1 – 5. Проверьте правильность расчетов, выполненных в п. 4, путем сопоставления их с результатами расчетов в п. 3.
5. Постройте графики переходных токов и напряжения, рассчитанных в п. 4. Определите длительность переходного процесса, соответствующую переходу цепи в установившееся состояние с погрешностью 5%.
6. Рассчитайте ток i₂ операторным методом

Описание:

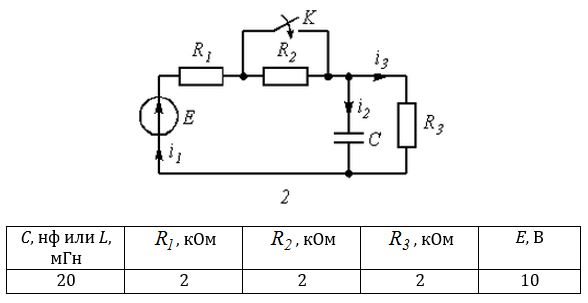

Задача посвящена анализу переходного процесса в цепи первого порядка, содержащей резисторы, конденсатор или индуктивность. В момент времени t = 0 происходит переключение ключа К, в результате чего в цепи возникает переходной процесс

Вариант 01

Поисковые тэги: Операторный метод, Классический метод

Изображение предварительного просмотра:

1. Перерисуйте схему цепи (см. рис. 3.1) для Вашего варианта (таблица 1). <br />2. Выпишите числовые данные для Вашего варианта (таблица 2). <br />3. Рассчитайте все токи и напряжение на С или L в три момента времени t: 0_-, )+ , ∞. <br />4. Рассчитайте классическим методом переходный процесс в виде U<sub>C</sub>(t), i<sub>2</sub>(t) , i<sub>3</sub>(t) в схемах 1 – 5. Проверьте правильность расчетов, выполненных в п. 4, путем сопоставления их с результатами расчетов в п. 3. <br />5. Постройте графики переходных токов и напряжения, рассчитанных в п. 4. Определите длительность переходного процесса, соответствующую переходу цепи в установившееся состояние с погрешностью 5%. <br />6. Рассчитайте ток i<sub>2</sub> операторным методом
